เช็ควาล์วเงียบ

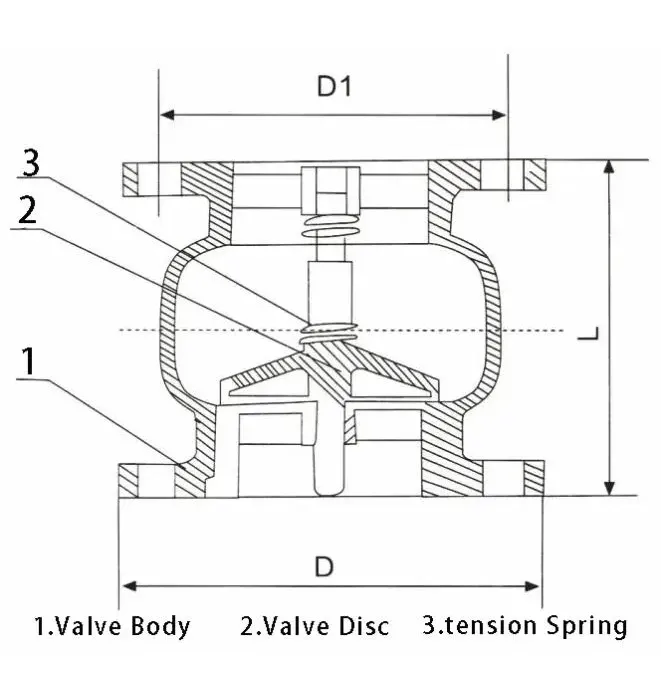

FUXEON® Silent Check Valve หรือที่เรียกว่าวาล์วทางเดียว อยู่ในหมวดหมู่เช็ควาล์วแบบยก ผลิตภัณฑ์ใช้โครงสร้างที่ได้รับการปรับให้เหมาะสมแบบสปริงรีเซ็ต โดยส่วนใหญ่ประกอบด้วยตัววาล์ว แผ่นวาล์ว ก้านวาล์ว สปริง และส่วนประกอบหลักอื่นๆ มีการติดตั้งตามปกติบนท่อทางออกของปั๊ม และเหมาะสำหรับระบบน้ำและท่อเสริมที่มีแรงดันเกินขีดจำกัดของระบบ ผลิตภัณฑ์นี้เอาชนะข้อบกพร่องของเช็ควาล์วแบบเดิม เช่น เสียงรบกวนสูงและการกระแทกของค้อนน้ำ ด้วยการออกแบบการปิดในช่วงจังหวะสั้น ทำให้สามารถเปิดและปิดได้อย่างราบรื่น ปราศจากแรงกระแทก และการทำงานที่เงียบ แก้ปัญหาการปฏิบัติงานทั่วไปได้อย่างสมบูรณ์ เช่น การไหลย้อนกลับของท่อและการกลับตัวของอุปกรณ์

พารามิเตอร์ทางเทคนิค:

เช็ควาล์วแบบเงียบคือเช็ควาล์วแบบยก โดยที่แบริ่งกลางจะเลื่อนขึ้นและลง ดังนั้นจึงติดตั้งในแนวตั้งเป็นหลัก สำหรับแกนวาล์วแบบสองทิศทาง สามารถติดตั้งในแนวนอนได้เช่นกัน อย่างไรก็ตาม สำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ น้ำหนักของจานวาล์วอาจทำให้เกิดการสึกหรอเพียงด้านเดียวบนปลอกนำ ซึ่งส่งผลกระทบอย่างรุนแรงต่อผลการซีล ดังนั้นจึงแนะนำให้ติดตั้งในแนวตั้งสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

หลักการทำงานของเช็ควาล์วแบบเงียบคืออะไร?

เช็ควาล์วเงียบ FUXEON® ทำงานอัตโนมัติเต็มรูปแบบโดยใช้แรงดันปานกลางและโครงสร้างการรีเซ็ตทางกล โดยไม่จำเป็นต้องดำเนินการด้วยตนเอง เมื่อตัวกลางไหลไปข้างหน้า แรงดันของเหลวจะเปิดแผ่นวาล์ว ทำให้น้ำไหลในท่อได้ตามปกติ เมื่อปั๊มหยุดหรือตัวกลางแสดงแนวโน้มการไหลย้อนกลับ แผ่นวาล์วจะปิดอย่างรวดเร็วภายใต้การกระทำที่รวมกันของแรงโน้มถ่วงของมันเอง แรงส่งกลับของสปริง และแรงดันตัวกลางย้อนกลับ ซึ่งจะปิดกั้นช่องการไหลย้อนกลับของตัวกลางโดยสมบูรณ์ ซึ่งจะช่วยปกป้องปั๊มและมอเตอร์จากความเสียหายจากการหมุนย้อนกลับ และยังช่วยบรรเทาแรงดันของภาชนะในท่อได้อย่างปลอดภัย ช่วยให้มั่นใจถึงการทำงานที่เสถียรของระบบของเหลวทั้งหมด

คุณสมบัติผลิตภัณฑ์หลัก:

1. การทำงานที่เงียบ ขจัดค้อนน้ำ

ผลิตภัณฑ์ใช้การออกแบบจังหวะปิดที่สั้น ส่งผลให้ความเร็วการไหลย้อนกลับปานกลาง ณ เวลาที่ปิดต่ำมาก กระบวนการคืนสปริงเป็นไปอย่างราบรื่นและไม่มีผลกระทบทางกล ช่วยลดและกำจัดผลกระทบของค้อนน้ำและเสียงการสั่นสะเทือนในท่อได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงการทำงานที่ราบรื่นและเงียบ ตรงตามข้อกำหนดการทำงานที่มีเสียงรบกวนต่ำของท่อส่งอาคารและท่ออุตสาหกรรมที่มีมาตรฐานสูง

2. การปิดผนึกที่มั่นคงและทนทาน

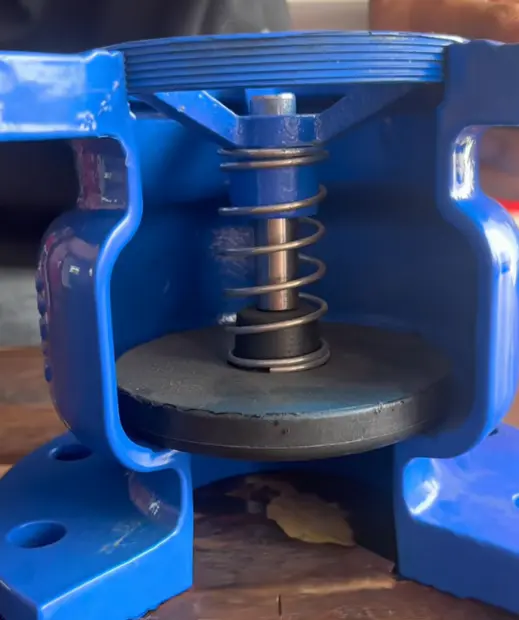

แผ่นวาล์วใช้โครงสร้างซีลยางแบบอ่อน โดยมีวงแหวนซีลฝังอยู่ภายในตัววาล์วทั้งหมด ช่วยลดการสูญเสียซีลที่เกิดจากการกัดเซาะปานกลางในระยะยาวได้อย่างมาก ปลอกหล่อลื่นที่ไม่ใช่โลหะอยู่ระหว่างเพลานำและโครงนำ ทำให้การเปิดและปิดแผ่นวาล์วนุ่มนวลและยืดหยุ่นมากขึ้น ขจัดปัญหาการติดขัดและการยึดติด และปรับปรุงความเสถียรของผลิตภัณฑ์และอายุการใช้งานอย่างมีนัยสำคัญ

3. โครงสร้างที่กะทัดรัดและการติดตั้งที่ยืดหยุ่น

โครงสร้างแบบรวมของผลิตภัณฑ์มีขนาดกะทัดรัดและใช้พื้นที่น้อย อำนวยความสะดวกในการประกอบท่อและการบำรุงรักษาในภายหลัง แกนวาล์วใช้โครงสร้างการยกขึ้นและลง เพื่อรองรับการติดตั้งในแนวตั้งเป็นมาตรฐาน รุ่นแกนวาล์วดูอัลไกด์เส้นผ่านศูนย์กลางขนาดเล็กและขนาดกลางสามารถรองรับการติดตั้งในแนวนอน สำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ (DN200-DN300) แนะนำให้ติดตั้งในแนวตั้งเพื่อหลีกเลี่ยงการสึกหรอของปลอกนำด้านเดียวเนื่องจากน้ำหนักของแผ่นวาล์ว ทำให้มั่นใจได้ถึงประสิทธิภาพการปิดผนึกในระยะยาว

4. ความสามารถในการปรับตัวที่หลากหลายและความคล่องตัวที่แข็งแกร่ง

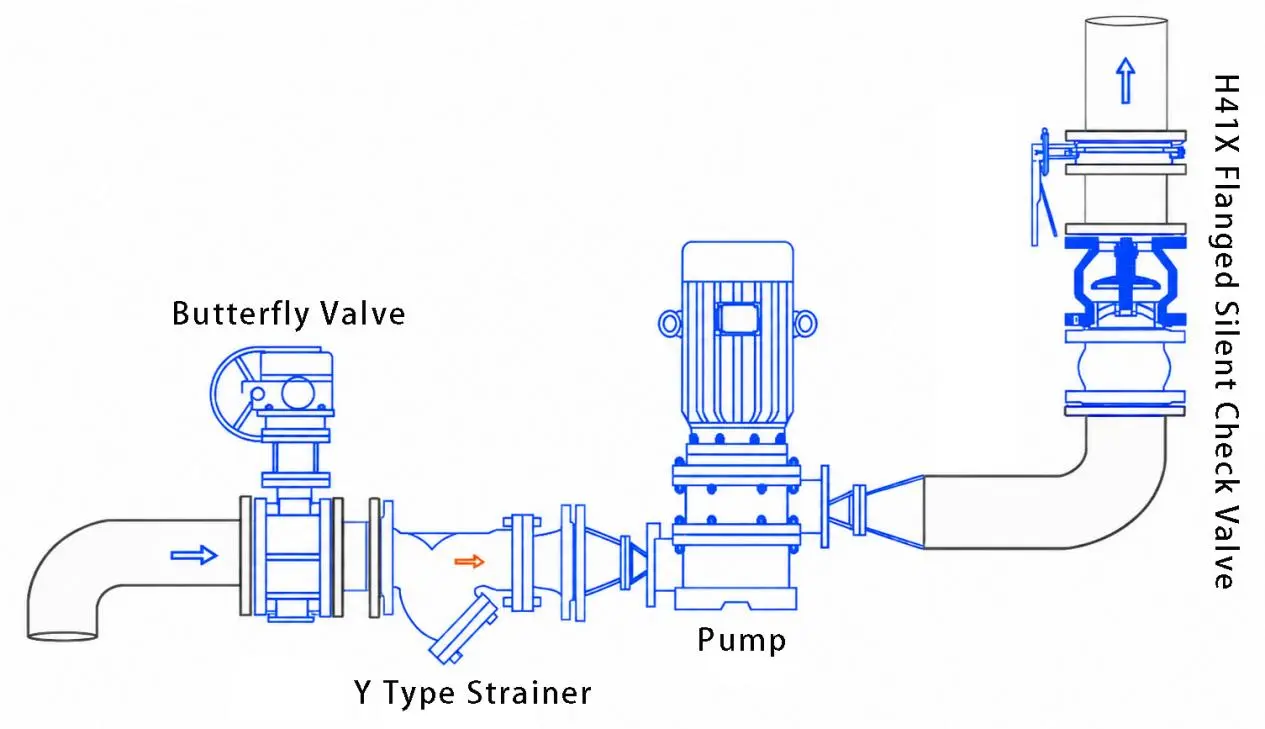

โดยทั่วไปเหมาะสำหรับเครือข่ายการจ่ายน้ำและการระบายน้ำในอาคารสูง น้ำประปาของเทศบาล และช่องจ่ายน้ำของปั๊ม ด้วยการปรับโครงสร้างอย่างง่าย สามารถใช้เป็นวาล์วแบบตีนผีดูด ปรับให้เข้ากับสภาพท่อต่างๆ และตอบสนองความต้องการในการควบคุมของไหลทิศทางเดียวในสถานการณ์ต่างๆ ในการใช้งานทางแพ่งและทางอุตสาหกรรม

กรณีสมัครงานทางวิศวกรรมจริง

ในปี 2025 โครงการปรับปรุงแหล่งน้ำและการระบายน้ำสำหรับที่อยู่อาศัยในอาคารสูงในจีนตะวันออก ได้เลือกชุดเช็ควาล์ว FUXEON® DN150 ชนิดเงียบ ซึ่งติดตั้งสม่ำเสมอที่ทางออกของปั๊มจ่ายน้ำส่วนกลางของชุมชน ก่อนการอัพเกรด เช็ควาล์วสวิงแบบดั้งเดิมที่มีอยู่จะสร้างค้อนน้ำและเสียงท่อส่งเสียงดังเมื่อปั๊มน้ำเริ่มและหยุด ซึ่งส่งผลกระทบต่อสภาพแวดล้อมที่อยู่อาศัยของผู้อยู่อาศัย นอกจากนี้อุปกรณ์ยังทำงานล้มเหลวบ่อยครั้ง ส่งผลให้ค่าบำรุงรักษาสูง

หลังจากเปลี่ยนวาล์วด้วยเช็ควาล์วเงียบ FUXEON® โครงสร้างการปิดเงียบช่วงชักสั้นของผลิตภัณฑ์ช่วยแก้ปัญหาค้อนน้ำและเสียงรบกวนได้อย่างสมบูรณ์ เสียงรบกวนจากการทำงานของท่อลดลงเหลือต่ำกว่า 55 เดซิเบล ซึ่งเป็นไปตามมาตรฐานการลดเสียงรบกวนในที่พักอาศัย โครงสร้างซีลแบบอ่อนช่วยขจัดความผันผวนของการไหลย้อนกลับและแรงดันท่ออย่างสมบูรณ์ อุปกรณ์ทำงานอย่างเสถียรมานานกว่า 12 เดือนโดยไม่มีการชำรุดของซีลหรือวาล์วติดขัด อัตราความล้มเหลวของหน่วยปั๊มน้ำลดลง 90% ซึ่งช่วยประหยัดค่าบำรุงรักษาท่อได้มากกว่า 30,000 หยวนต่อปี สิ่งนี้แสดงให้เห็นอย่างเต็มที่ถึงความเสถียร การลดเสียงรบกวน และข้อได้เปรียบในการประหยัดพลังงานของผลิตภัณฑ์ FUXEON® ในสถานการณ์การจ่ายน้ำในที่อยู่อาศัย

คำถามที่พบบ่อย

คำถามที่ 1: จะบำรุงรักษาและบำรุงรักษาเช็ควาล์วแบบเงียบของ FUXEON® ทุกวันได้อย่างไร

เพื่อให้มั่นใจถึงการทำงานที่มั่นคงในระยะยาว ขอแนะนำให้ใช้น้ำมันป้องกันสนิมในช่องไหลของวาล์วและพื้นผิวซีลทุกๆ สามเดือน เพื่อแยกคราบฝุ่นและน้ำ และป้องกันสนิมและตะกรันสะสม ในขณะเดียวกัน จานวาล์วและโครงสร้างสปริงจะได้รับการตรวจสอบทุกไตรมาสเพื่อตรวจสอบการสึกหรอ อายุ และการติดขัด สิ่งเจือปนในท่อได้รับการทำความสะอาดเป็นประจำเพื่อให้แน่ใจว่าการเปิดและปิดวาล์วมีความยืดหยุ่นและการปิดผนึกที่เชื่อถือได้

คำถามที่ 2: การติดตั้งวาล์วแนวนอนและแนวตั้งเหมาะสมกับสถานการณ์ใดบ้าง

วิธีการติดตั้งที่เหมาะสมที่สุดสำหรับเช็ควาล์วแบบเงียบของ FUXEON® คือการติดตั้งในแนวตั้ง ซึ่งให้เสถียรภาพในการทำงานที่ดีที่สุด ผลิตภัณฑ์แกนวาล์วไกด์คู่เส้นผ่านศูนย์กลางขนาดเล็ก (DN40-DN150) เหมาะสำหรับสถานการณ์ที่มีพื้นที่แนวตั้งจำกัด และรองรับการติดตั้งในแนวนอน ต้องไม่ติดตั้งวาล์วเส้นผ่านศูนย์กลางขนาดใหญ่ (DN200-DN300) ในแนวนอน เพื่อหลีกเลี่ยงการสึกหรอของปลอกนำตามน้ำหนักของจานวาล์ว ส่งผลให้การซีลล้มเหลวและอายุการใช้งานสั้นลง จำเป็นต้องติดตั้งในแนวตั้ง

Q3: ข้อจำกัดของสภาวะการทำงานของผลิตภัณฑ์มีอะไรบ้าง?

ผลิตภัณฑ์นี้เหมาะสำหรับสื่อที่ใช้น้ำเท่านั้น โดยมีอุณหภูมิการทำงานสูงสุด 80°C เหมาะสำหรับการจัดหาน้ำและการระบายน้ำทั่วไป และระบบน้ำหมุนเวียนทางอุตสาหกรรม ซึ่งรองรับสภาวะแรงดันปกติที่ 1.0Mpa และ 1.6Mpa แรงดันท่อจริงต้องไม่เกินค่าพารามิเตอร์ที่กำหนด สามารถใช้ในระบบเสริมสำหรับแรงดันเกินชั่วคราวของท่อได้ แต่ไม่เหมาะสำหรับตัวกลางที่มีอุณหภูมิสูงและมีฤทธิ์กัดกร่อนสูง เช่น น้ำมัน ก๊าซ หรือการกัดกร่อนของสารเคมี เพื่อหลีกเลี่ยงความเสียหายต่อโครงสร้างซีลยาง
