โฟมดับเพลิง

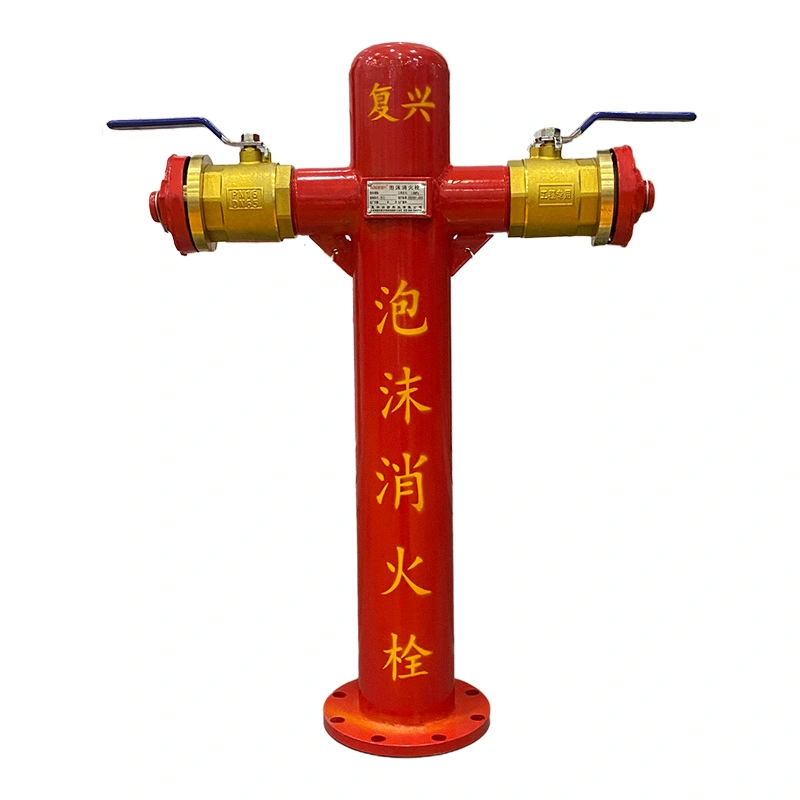

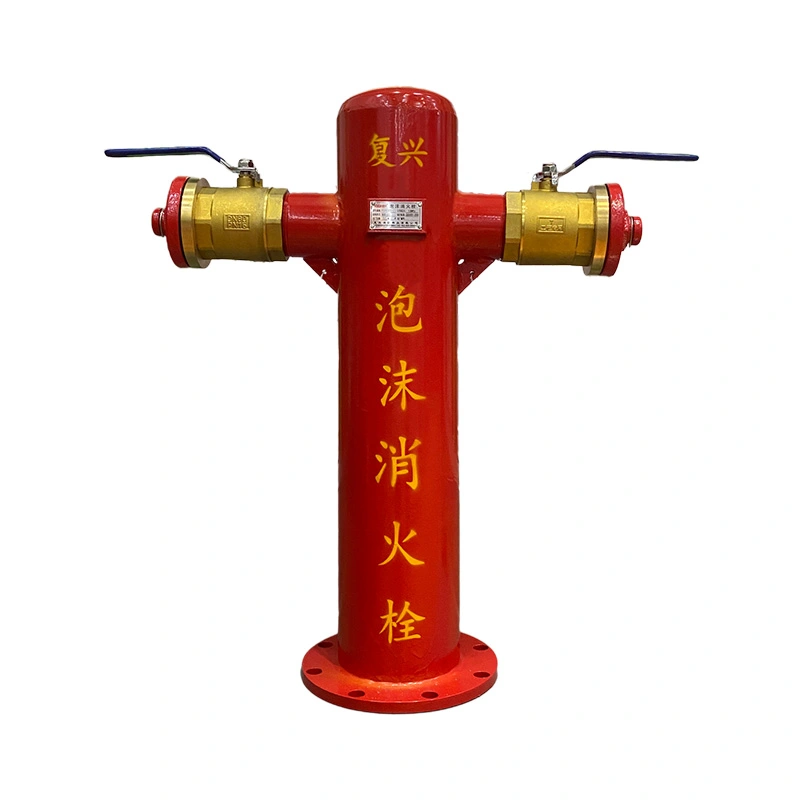

FUXEON® Foam Fire Hydrant ได้รับการออกแบบมาสำหรับระบบดับเพลิงด้วยโฟม และติดตั้งบนท่อผสมโฟมเพื่อมอบสารละลายโฟมให้กับอุปกรณ์ดับเพลิงที่เชื่อมต่ออยู่ เนื่องจากเป็นหัวจ่ายโฟมชนิดพิเศษ จึงมักใช้ในบริษัทปิโตรเคมี โรงกลั่น พื้นที่จัดเก็บน้ำมัน โรงเก็บเครื่องบิน และโรงงานอื่นๆ ที่ต้องการการป้องกันอัคคีภัยด้วยโฟม

ส่งคำถาม

รายละเอียดสินค้า

โฟมดับเพลิงส่วนใหญ่ประกอบด้วยหน้าแปลน กระบอกสูบ บอลวาล์ว และเกลียวท่อดับเพลิง FUXEON® ปรับปรุงโครงสร้างแบบดั้งเดิมโดยใช้แผ่นวาล์วด้านล่างสำหรับการปิดผนึก แรงกดของตัวกลางสามารถส่งผลต่อแรงการซีล ซึ่งช่วยรักษาประสิทธิภาพการซีลระหว่างการทำงานที่มีแรงดัน

การออกแบบเอาท์เล็ท

พอร์ตจำหน่ายคู่

หัวจ่ายน้ำดับเพลิงแบบโฟม FUXEON® มีพอร์ตจ่ายน้ำ DN65 หรือ DN80 สองช่อง โดยแต่ละช่องจะถูกควบคุมโดยบอลวาล์วทองเหลืองแต่ละตัว ช่องจ่ายสามารถเชื่อมต่อกับท่อดับเพลิงและอุปกรณ์ระบายโฟมที่เข้ากันได้

เมื่อต้องใช้ช่องจ่ายเพียงช่องเดียว ก็สามารถปิดบอลวาล์วบนช่องจ่ายที่ไม่ได้ใช้ได้ สิ่งนี้จะช่วยป้องกันการรั่วไหลของสารละลายโฟมและช่วยรักษาการไหลและแรงดันที่ต้องการที่ทางออกปฏิบัติการ

โครงสร้างการปิดผนึก

แผ่นวาล์วด้านล่างทำหน้าที่ปิดผนึกหลักภายในหัวจ่ายน้ำ แรงดันปานกลางมีส่วนทำให้เกิดแรงซีล ซึ่งเป็นโครงสร้างที่เรียบง่ายสำหรับการส่งสารละลายโฟมแรงดัน

ข้อมูลทางเทคนิค

ข้อมูลจำเพาะหลัก

แบบอย่าง	ขนาดทางเข้า	ขนาดทางออก	ความดันที่กำหนด

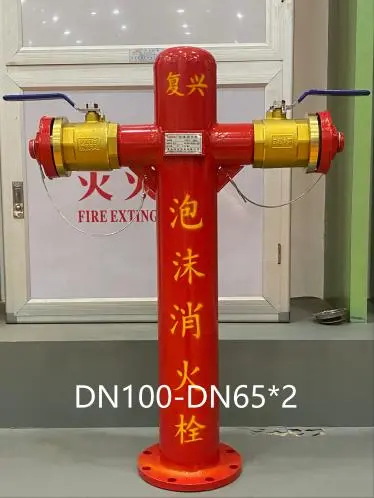

PS100-65×2	DN100	DN65 × 2	1.6 เมกะปาสคาล

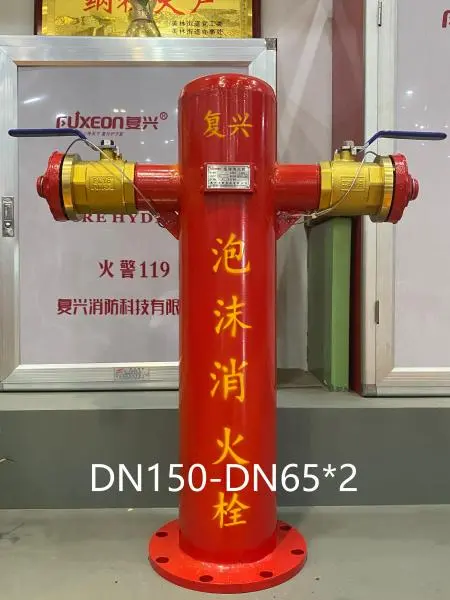

PS150-65×2	DN150	DN65 × 2	1.6 เมกะปาสคาล
PS150-80×2	DN150	DN80 × 2	1.6 เมกะปาสคาล

การกำหนดค่าที่ใช้ได้ครอบคลุมการเชื่อมต่อทางเข้า DN100 และ DN150 กับช่องจ่าย DN65 หรือ DN80 ควรเลือกรุ่นที่เหมาะสมตามเส้นผ่านศูนย์กลางท่อ อุปกรณ์ดับเพลิงที่เชื่อมต่อ อัตราการไหลที่ต้องการ และการออกแบบระบบ

การเชื่อมต่ออุปกรณ์

อุปกรณ์ท่อและโฟม

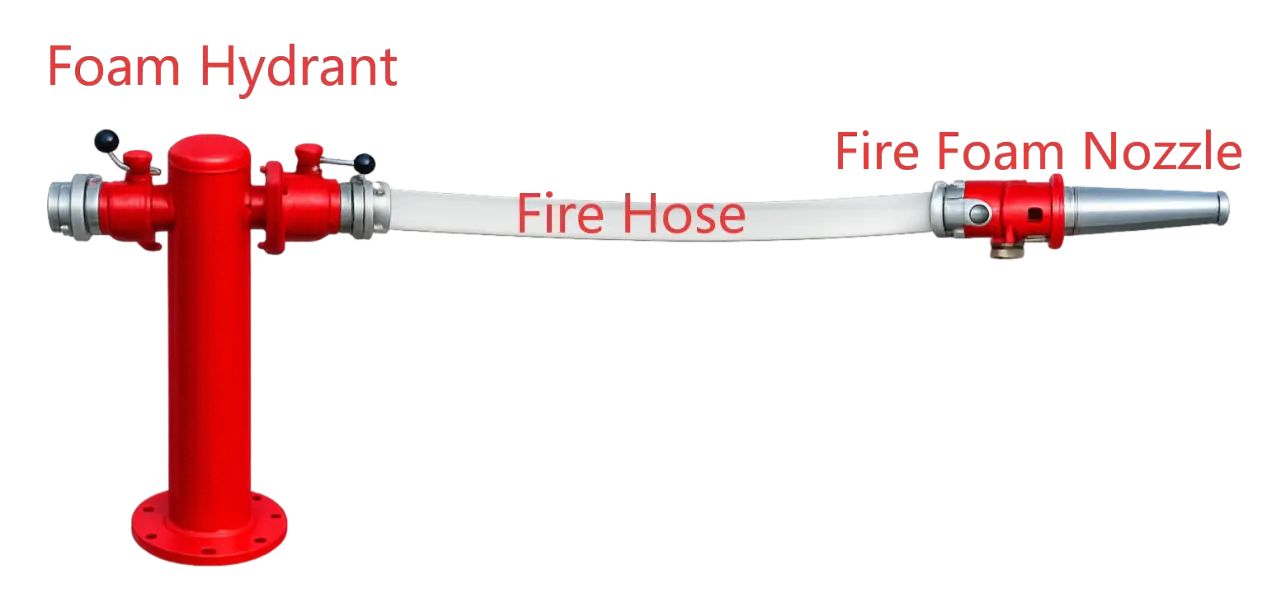

หัวจ่ายน้ำดับเพลิงมีช่องจ่าย DN65 หรือ DN80 สองช่องสำหรับเชื่อมต่อท่อดับเพลิงที่เข้ากันได้ สามารถต่อสายยางเข้ากับปืนฉีดโฟมเพื่อระบายโฟมด้วยตนเอง หรือเชื่อมต่อผ่านสายยางหรือชุดประกอบท่อที่เหมาะสมเข้ากับเครื่องตรวจสอบโฟมตามการออกแบบระบบ

ขนาดการเชื่อมต่อและข้อต่อควรตรงกับปืนฉีดโฟม อุปกรณ์ตรวจสอบโฟม สายยาง และแรงดันใช้งานที่เลือก เมื่อใช้ช่องจ่ายเพียงช่องเดียว บอลวาล์วตัวที่สองสามารถปิดได้เพื่อป้องกันการรั่วซึมของสารละลายโฟม และรักษาอัตราการไหลและแรงดันที่ต้องการที่ช่องจ่ายไฟในการทำงาน

วัสดุและการระบุตัวตน

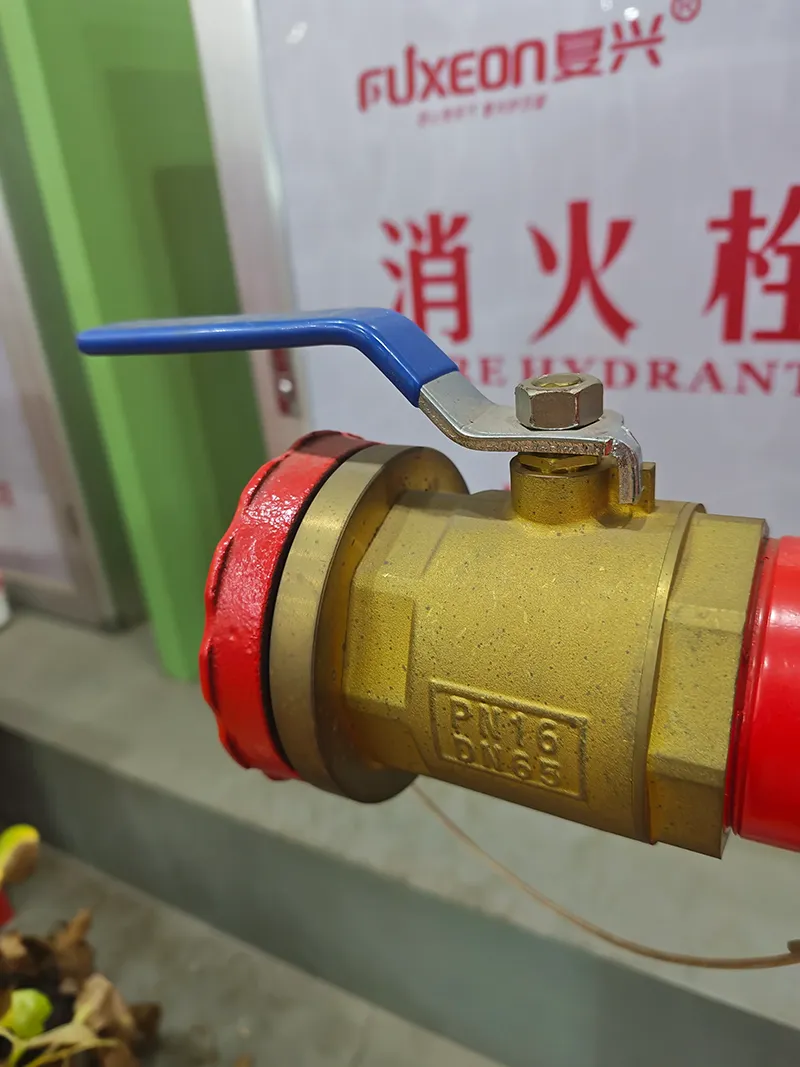

บอลวาล์วทองเหลือง

FUXEON® ใช้บอลวาล์วทองเหลืองเป็นตัวควบคุมการเชื่อมต่อท่อ ทองเหลืองให้ความต้านทานการกัดกร่อนและความแข็งแรงทางกลสำหรับสภาพแวดล้อมการทำงาน และช่วยให้ช่องระบายแต่ละช่องทำงานแยกกัน

Foam Fire Hydrant

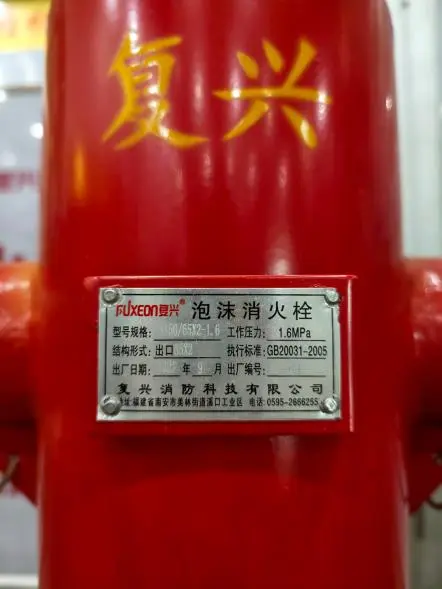

ฉลากสินค้า

หัวจ่ายน้ำดับเพลิงแต่ละชนิดที่ผลิตโดย FUXEON® มีฉลากระบุผลิตภัณฑ์โดยเฉพาะซึ่งมีข้อมูลการผลิต ฉลากช่วยให้ผู้ใช้สามารถระบุวันที่ผลิตและมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง ซึ่งสนับสนุนการตรวจสอบย้อนกลับระหว่างการติดตั้งและการบำรุงรักษา

Foam Fire Hydrant

การติดตั้ง

การจัดวางท่อ

ในระบบโฟม ควรใช้ถังเก็บโฟมแบบอยู่กับที่ตามการออกแบบระบบ โฟมหัวจ่ายน้ำดับเพลิงควรจัดวางเท่าๆ กันตามขอบด้านนอกของคันดินป้องกันอัคคีภัย โดยมีระยะห่างระหว่างหัวจ่ายน้ำดับเพลิงโฟมไม่เกิน 60 เมตร ตามข้อกำหนดในการติดตั้งที่ให้ไว้

เค้าโครงสุดท้ายควรพิจารณาถึงพื้นที่คุ้มครอง การจัดวางท่อโฟม การเข้าถึงท่อ ข้อกำหนดในการดำเนินการดับเพลิง และกฎระเบียบการป้องกันอัคคีภัยที่เกี่ยวข้อง

วิธีการใช้งาน

ในระหว่างการดับเพลิง ท่อจะเชื่อมต่อกับช่องระบายที่ต้องการ และบอลวาล์วทองเหลืองที่เกี่ยวข้องจะถูกเปิดเพื่อปล่อยส่วนผสมโฟม

Foam Fire Hydrant

หากจำเป็นต้องใช้ช่องจ่ายเพียงช่องเดียว วาล์วที่ช่องอีกช่องหนึ่งควรยังคงปิดอยู่ ซึ่งช่วยป้องกันการปล่อยสารละลายโฟมโดยไม่จำเป็นและรักษาการไหลที่มีอยู่ผ่านทางช่องจ่ายไฟ

การใช้งาน

การป้องกันอัคคีภัยอุตสาหกรรม

ระบบดับเพลิงได้รับการออกแบบสำหรับระบบดับเพลิงที่ใช้โฟม ซึ่งจำเป็นต้องส่งสารละลายโฟมจากท่อแบบคงที่ไปยังอุปกรณ์ระบายที่เชื่อมต่อกับท่อหรืออุปกรณ์ระบายแบบคงที่

การใช้งานทั่วไปได้แก่บริษัทปิโตรเคมี โรงกลั่นน้ำมัน สถานที่จัดเก็บน้ำมัน โรงเก็บเครื่องบิน และพื้นที่อุตสาหกรรมอื่นๆ ที่การป้องกันไฟของเหลวไวไฟต้องใช้ระบบดับเพลิงด้วยโฟม

การควบคุมคุณภาพ

การทดสอบผลิตภัณฑ์

ผลิตภัณฑ์ FUXEON® ได้รับการทดสอบเพื่อตรวจสอบคุณภาพและประสิทธิภาพการทำงานก่อนจัดส่ง ระบบดับเพลิงมีการกำหนดค่าทางเข้าและทางออกที่กำหนดไว้ และมีฉลากระบุเฉพาะเพื่อรองรับการเลือกผลิตภัณฑ์และการตรวจสอบย้อนกลับ

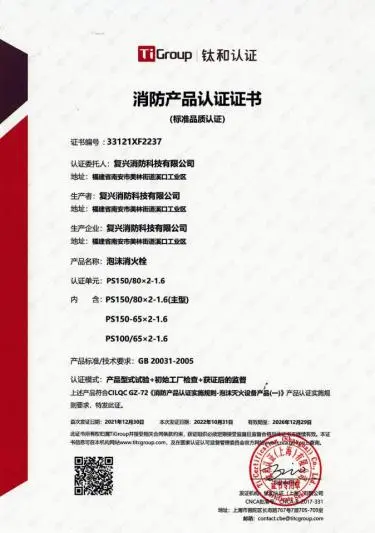

ผลิตภัณฑ์มีใบรับรองที่ออกโดยสถาบันทดสอบ TI Group บุคคลที่สาม ซึ่งมีเอกสารประกอบสำหรับการตรวจสอบคุณภาพผลิตภัณฑ์

Foam Fire Hydrant

ระบบการจัดการ

FUXEON® ทำงานภายใต้ระบบการจัดการที่ได้รับการรับรอง ได้แก่ GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 และ GB/T 27922-2011

คู่มือการเลือก

ขนาดการเชื่อมต่อ

ขนาดทางเข้าควรตรงกับท่อผสมโฟม ในขณะที่ขนาดทางออกควรสอดคล้องกับท่อดับเพลิงหรืออุปกรณ์ระบายโฟมที่เชื่อมต่ออยู่ FUXEON® มีการกำหนดค่าทางเข้า DN100 และ DN150 พร้อมตัวเลือกทางออก DN65 หรือ DN80

การดำเนินงานของทางออก

ช่องจ่ายไฟทั้งสองช่องมีการกำหนดค่าการดับเพลิงที่แตกต่างกัน สามารถใช้ทั้งสองอย่างได้เมื่อการออกแบบระบบจำเป็นต้องมีการระบายออกพร้อมกัน ในขณะที่ทางออกหนึ่งสามารถยังคงปิดอยู่ได้เมื่อมีการใช้งานท่อหรืออุปกรณ์ระบายเพียงเส้นเดียว

คำถามที่พบบ่อย

หน้าที่หลักคืออะไร?

ระบบดับเพลิงแบบโฟมได้รับการติดตั้งบนท่อผสมโฟม และจัดหาสารละลายโฟมให้กับอุปกรณ์ดับเพลิงที่เชื่อมต่ออยู่ เช่น ท่อ ปืนฉีดโฟม หรืออุปกรณ์ตรวจสอบโฟม

สามารถเชื่อมต่อกับอุปกรณ์อะไรได้บ้าง?

ช่องจ่ายไฟสามารถเชื่อมต่อกับท่อดับเพลิงที่เข้ากันได้ จากนั้นท่อเหล่านี้อาจเชื่อมต่อกับปืนฉีดโฟมสำหรับการใช้งานแบบแมนนวลหรือกับเครื่องตรวจสอบโฟมผ่านชุดเชื่อมต่อที่เหมาะสม

สามารถใช้เต้าเสียบเดียวได้หรือไม่?

ใช่. เมื่อต้องใช้ช่องจ่ายเพียงช่องเดียว บอลวาล์วของช่องจ่ายที่ไม่ได้ใช้สามารถปิดได้เพื่อป้องกันการรั่วซึมของสารละลายโฟม และช่วยรักษาอัตราการไหลและความดันที่ต้องการ

แรงดันพิกัดคืออะไร?

รุ่น PS100-65×2, PS150-65×2 และ PS150-80×2 ที่ระบุไว้มีแรงดันปกติที่ 1.6 MPa

ขนาดทางเข้าที่มีอยู่คืออะไร?

รุ่นที่ระบุไว้ใช้การเชื่อมต่อทางเข้า DN100 หรือ DN150 โดยมีช่องจ่ายไฟคู่ DN65 หรือ DN80

ระยะห่างของ Hydrant สูงสุดคืออะไร?

ตามข้อกำหนดในการติดตั้งที่ให้ไว้ โฟมดับเพลิงควรจัดวางเท่าๆ กันตามขอบด้านนอกของเขื่อนป้องกันอัคคีภัย และระยะห่างไม่ควรเกิน 60 เมตร การจัดการขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการออกแบบโครงการและการป้องกันอัคคีภัยที่เกี่ยวข้อง
