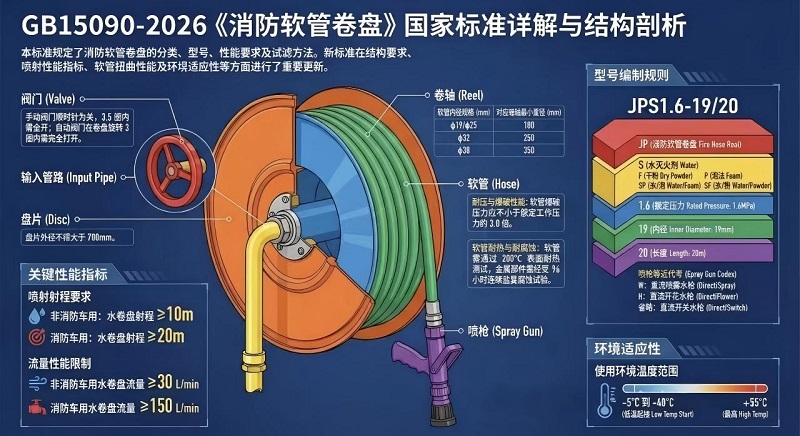

มาตรฐานใหม่ GB15090-2026 สำหรับ "สายฉีดน้ำดับเพลิง"

1. คุณภาพรูปลักษณ์

(1) พื้นผิวของคู่มือท่อดับเพลิงรอกควรได้รับการบำบัดเพื่อต้านทานการกัดกร่อน ชั้นสีควรมีความสม่ำเสมอและไม่ควรมีรอยขีดข่วน รอยเชื่อมควรเรียบและสม่ำเสมอ รอยเชื่อมแน่น มีรอยตำหนิ ฯลฯ

2. ข้อกำหนดด้านโครงสร้าง

(1) ม้วนท่อดับเพลิงแบบสวิงควรประกอบด้วยจานดับเพลิง 2 ใบ โดยมีเส้นผ่านศูนย์กลางจานไม่เกิน 700 มม. 3/4"ท่อดับเพลิงม้วนท่อที่มีเส้นผ่านศูนย์กลางด้านใน ϕ19，1" ม้วนท่อดับเพลิงที่มีเส้นผ่านศูนย์กลางด้านใน ϕ25 และเส้นผ่านศูนย์กลางของแกนม้วนสายไม่ควรน้อยกว่า 180 มม. สำหรับท่อสายยางที่มีเส้นผ่านศูนย์กลางด้านใน ϕ32 เส้นผ่านศูนย์กลางของแกนม้วนสายไม่ควรน้อยกว่า 250 มม. สำหรับท่อสายยางที่มีเส้นผ่านศูนย์กลางด้านใน ϕ38 เส้นผ่านศูนย์กลางของแกนม้วนไม่ควรน้อยกว่า 350 มม.

(2) บอลวาล์วควรเป็นไปตามข้อกำหนดของ GB/T13927 ทิศทางการเปิดและปิดของบอลวาล์วทองเหลืองควรมีการทำเครื่องหมายไว้อย่างชัดเจน ทิศทางตามเข็มนาฬิกาปิดอยู่ หากใช้วาล์วประตูหรือวาล์วหยุด ควรเปิดจนสุดภายในสามรอบครึ่งจากวงล้อจักร เมื่อใช้วาล์วทางเข้าอัตโนมัติ ควรมีเครื่องหมายทิศทางการเปิดและปิดไว้อย่างชัดเจน ควรเปิดวาล์วทางเข้าอัตโนมัติจนสุดภายในสามรอบจากท่อดับเพลิงแบบแกว่งแบบแมนนวล

(3) การเชื่อมต่อระหว่างท่อท่อกับรอกควรตรวจสอบให้แน่ใจว่าท่อที่อยู่ใกล้จุดเชื่อมต่อไม่แบนเมื่อถูกพัน

3. ไม่ควรมีการรั่วซึมที่ส่วนใดส่วนหนึ่งของรีลท่อหรือการเชื่อมต่อใดๆ และท่อและรอกไม่ควรแสดงการเสียรูปอย่างมีนัยสำคัญ

4. แรงบิดเริ่มต้นในการหมุนม้วนท่อ PVC ไม่ควรเกิน 20 N·m

5. หัวพ่นไฟทองเหลืองควรมีสวิตช์ ฟังก์ชั่นการสลับ "เปิด" และ "ปิด" ควรเสร็จสิ้นด้วยการกระทำเพียงครั้งเดียว

6. พื้นผิวท่อควรเรียบ ไม่มีความเสียหาย มีรอยขีดข่วน หรือนูนเฉพาะที่ การพิมพ์ควรมีความชัดเจนและครบถ้วน รวมถึงแรงดันในการทำงานของรีลท่อดับเพลิง เส้นผ่านศูนย์กลางภายใน และชื่อหรือเครื่องหมายการค้าของผู้ผลิต

7. ควรระบุวิธีการใช้งานที่ถูกต้องและข้อกำหนดการตรวจสอบเป็นระยะอย่างชัดเจนในข้อความและกราฟิกในตำแหน่งที่มองเห็นได้


8. ข้อกำหนดในการติดตั้ง

ก) หากวางม้วนสายยางที่ไม่ใช่รถดับเพลิงไว้ในตู้จ่ายน้ำดับเพลิง ควรจัดให้มีพื้นที่เพียงพอเพื่อให้สามารถดึงท่อออกได้อย่างอิสระในทิศทางใดๆ หลังจากท่อดับเพลิงตู้ม้วนถูกเปิดออก ตู้ม้วนสายยางสองประตูที่ใช้ในสภาพแวดล้อมที่มีความชื้นควรมีมาตรการป้องกันความชื้นและระบายอากาศ

b) หากใช้วาล์วประตูในตู้ม้วนสายยางสแตนเลส ควรเหลือพื้นที่เพียงพอรอบวงล้อจักรเพื่อให้แน่ใจว่าเปิดได้
