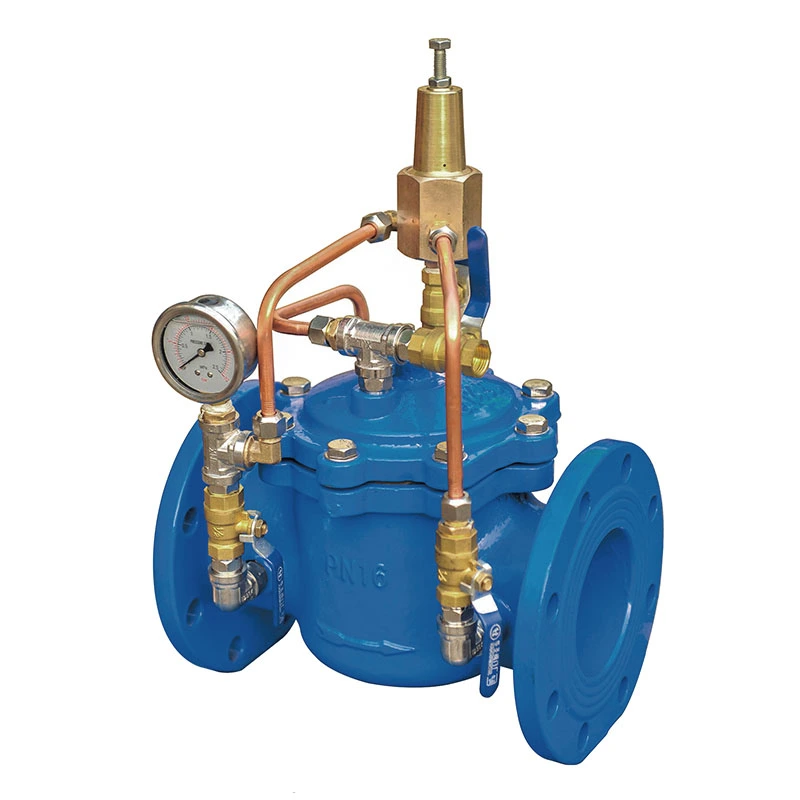

วาล์วระบายแรงดันแบบจับยึดของ FUXEON® โดดเด่นด้วยความสามารถรอบด้านและบำรุงรักษาง่าย เนื่องจากเป็นวาล์วระบายแรงดัน จึงสามารถตรวจจับการเปลี่ยนแปลงของแรงดันของระบบได้ หากความดันเกินค่าความปลอดภัยที่ตั้งไว้ วาล์วจะเปิดโดยอัตโนมัติ โดยจะปล่อยสารส่วนเกินออกอย่างรวดเร็วเพื่อลดแรงดัน และป้องกันไม่ให้ท่อและอุปกรณ์แตกหรือเสียหายเนื่องจากแรงดันเกิน ในฐานะที่เป็นวาล์วรักษาแรงดัน มันจะรักษาแรงดันการจ่ายน้ำต้นน้ำให้สูงกว่าค่าที่ตั้งไว้ เพื่อให้มั่นใจถึงความเสถียรในการจ่ายน้ำ และตอบสนองความต้องการน้ำภายใต้สภาวะการทำงานเฉพาะ มีการใช้กันอย่างแพร่หลายในช่องจ่ายน้ำดับเพลิง ระบบจ่ายน้ำในอาคารสูง และโครงการจ่ายน้ำขนาดใหญ่ ซึ่งมีบทบาทสำคัญในการกำจัดค้อนน้ำและปกป้องความปลอดภัยของระบบ

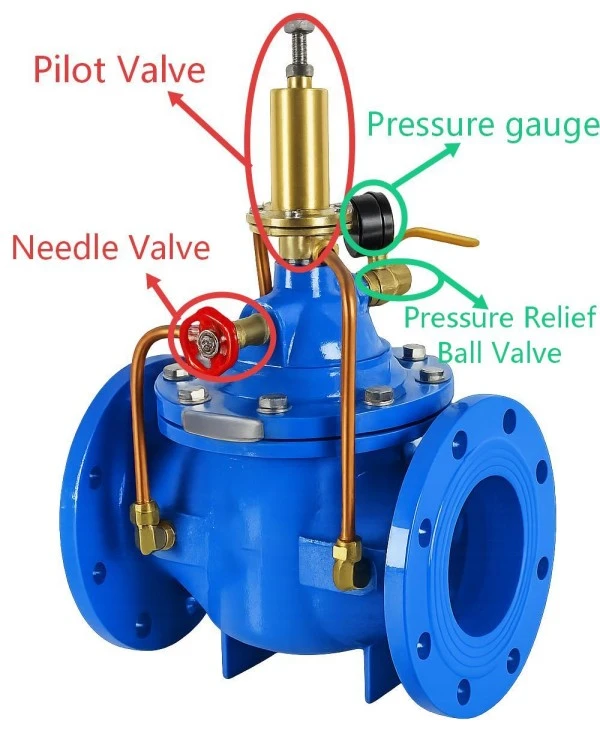

องค์ประกอบโครงสร้าง:

ในวาล์ว prv วาล์วหลักคือส่วนหลักของวาล์ว ทำหน้าที่ตัดหรือนำของเหลว วาล์วหลักมีห้องควบคุมซึ่งเป็นพื้นที่สำคัญในการควบคุมการทำงานของวาล์ว วาล์วนำร่องใช้เพื่อตรวจจับความดันของระบบและควบคุมการทำงานของวาล์วหลัก โดยทั่วไปจะประกอบด้วยสปริงและองค์ประกอบยืดหยุ่น (เช่น ไดอะแฟรมหรือลูกสูบ) และโดยการปรับแรงขันล่วงหน้าของสปริง จะสามารถตั้งค่าเกณฑ์แรงดันการทำงานของวาล์วหลักได้ มีการติดตั้งวาล์วเข็มในไปป์ไลน์ควบคุม ซึ่งใช้สำหรับการปรับอัตราการไหลของไปป์ไลน์ควบคุมอย่างละเอียด ดังนั้นจึงเป็นการปรับลักษณะการเปิดและปิดของวาล์วและความเร็วในการปิด บอลวาล์วใช้เพื่อสลับโหมดการทำงานของวาล์ว (ลดแรงดันหรือกดค้าง) และตัดวงจรควบคุมระหว่างการบำรุงรักษาตามปกติ นอกจากนี้ โดยปกติจะติดตั้งตัวกรองขนาดเล็กที่ทางเข้าของไปป์ไลน์ควบคุมเพื่อป้องกันไม่ให้สิ่งสกปรกในท่อเข้าไปในห้องควบคุม หลีกเลี่ยงการอุดตันของไดอะแฟรมหรือลูกสูบ และรับประกันความน่าเชื่อถือของการทำงานของวาล์ว

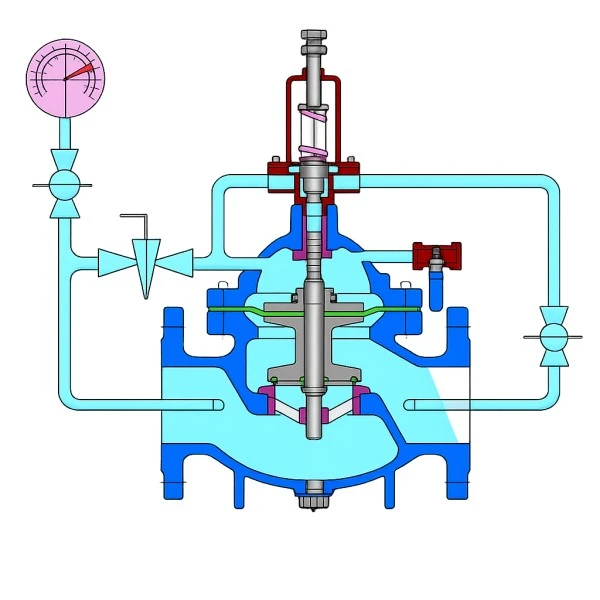

หลักการทำงาน:

ก่อนอื่นวาล์วปล่อยแรงดันจะต้องตั้งค่าแรงดันเปิดของวาล์วหลักก่อน คลายน็อตล็อคของวาล์วไพล็อตแล้วหมุนสกรูปรับวาล์วไพล็อตตามเข็มนาฬิกา ซึ่งจะบีบอัดสปริงที่ปรับแล้ว ออกแรงกดลงที่แกนวาล์วนำร่องมากขึ้น ซึ่งจะเป็นการเพิ่มความดันเปิดของวาล์วหลัก การหมุนสกรูปรับทวนเข็มนาฬิกาจะช่วยลดแรงดันสปริง แรงที่แกนวาล์วไพล็อตลดลง และส่งผลให้แรงดันเปิดของวาล์วหลักลดลงด้วย ตรวจสอบแรงดันท่อต้นน้ำโดยใช้เกจวัดแรงดัน เมื่อถึงค่าที่ตั้งไว้ที่ต้องการแล้ว ให้ขันน็อตล็อคให้แน่น

เมื่อความดันต้นน้ำเพิ่มขึ้น ความดันในห้องด้านล่างของไดอะแฟรมวาล์วนำร่องจะเพิ่มขึ้นพร้อมกัน เมื่อความดันเกินค่าที่ตั้งไว้ ไดอะแฟรมจะดันแกนวาล์วนำร่องขึ้น เปิดวาล์วนำร่องและปล่อยน้ำออกจากห้องด้านบนของไดอะแฟรมวาล์วหลัก เนื่องจากความแตกต่างของความดันระหว่างห้องด้านบนและด้านล่างของไดอะแฟรมวาล์วหลัก แกนวาล์วหลักจึงเปิดและเริ่มระบายน้ำ ส่งผลให้แรงดันในท่อลดลง

เมื่อความดันท่อลดลง ความดันในห้องด้านล่างของไดอะแฟรมวาล์วนำร่องก็ลดลงเช่นกัน เมื่อความดันลดลงต่ำกว่าค่าที่ตั้งไว้ แกนวาล์วนำร่องจะปิดอีกครั้งภายใต้การทำงานของสปริงปรับ ในเวลานี้ ความดันในห้องด้านบนของไดอะแฟรมวาล์วหลักจะค่อยๆ ฟื้นตัว เนื่องจากพื้นที่ที่มีประสิทธิภาพของไดอะแฟรมวาล์วหลักมีขนาดใหญ่กว่าพื้นที่รับแรงดันของแกนวาล์วหลัก แกนวาล์วหลักจะปิดภายใต้ความแตกต่างของแรงดันระหว่างห้องด้านบนและด้านล่างของไดอะแฟรม เพื่อหยุดการปล่อยน้ำและด้วยเหตุนี้จึงรักษาแรงดันของท่อให้อยู่ภายในช่วงที่กำหนด

พารามิเตอร์ทางเทคนิค

พื้นที่ใช้งาน

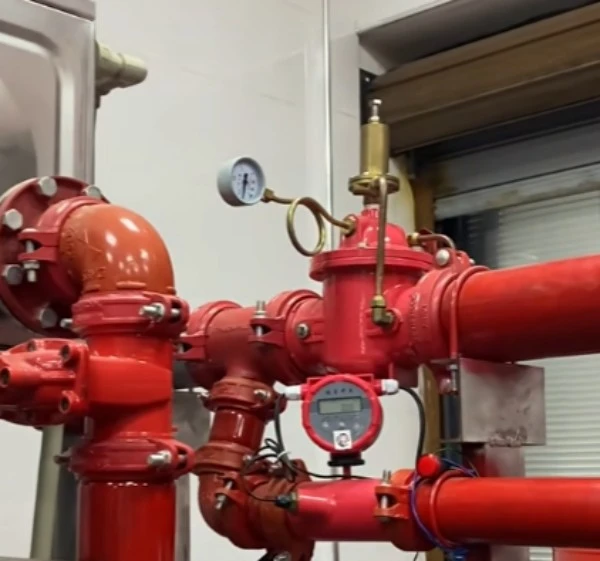

เนื่องจากลักษณะการทำงานที่เป็นเอกลักษณ์ วาล์วปล่อยแรงดันจึงถูกนำมาใช้กันอย่างแพร่หลายในระบบจ่ายน้ำต่างๆ ที่ต้องมีการควบคุมแรงดัน ในระบบป้องกันอัคคีภัย โดยทั่วไปจะติดตั้งไว้ที่ท่อระบายของปั๊มดับเพลิง โดยหลักแล้วเพื่อป้องกันไม่ให้ปั๊มร้อนเกินไปเนื่องจากแรงดันเกินระหว่างการทำงานที่มีการไหลต่ำ และเพื่อป้องกันความเสียหายต่ออุปกรณ์จากแรงดันเกินในเครือข่ายท่อ ในระบบจ่ายน้ำในอาคารสูง จะใช้เพื่อป้องกันท่อและอุปกรณ์ชั้นบนสุดจากความเสียหายที่เกิดจากความผันผวนของแรงดันน้ำประปา นอกจากนี้ ในโครงการประปาในเมืองและระบบอุตสาหกรรม (เช่น อุตสาหกรรมปิโตรเลียมและเคมี) วาล์วระบายแรงดันยังมักใช้เพื่อกำจัดผลกระทบจากค้อนน้ำ และปกป้องการทำงานที่ปลอดภัยของวาล์วและท่อ

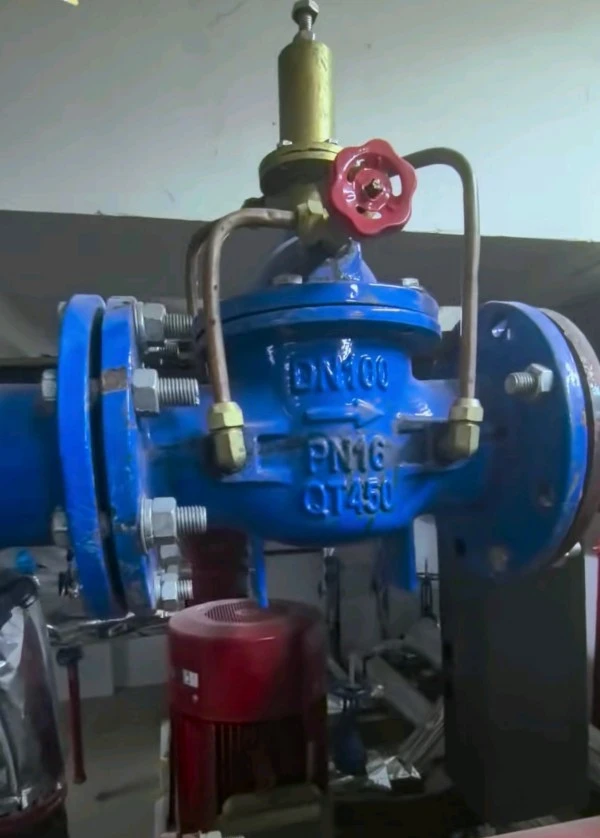

การติดตั้งและบำรุงรักษา

เมื่อติดตั้งวาล์วน้ำ จำเป็นต้องใส่ใจกับทิศทางการไหลของตัวกลาง ตรวจสอบให้แน่ใจว่าลูกศรทิศทางการไหลของน้ำบนตัววาล์วสอดคล้องกับทิศทางการไหลของตัวกลางในท่อ สำหรับตำแหน่งการติดตั้ง โดยทั่วไปแนะนำให้ติดตั้งในแนวตั้งโดยหงายฝาครอบวาล์วขึ้นเพื่อให้สังเกต บำรุงรักษา และการระบายน้ำในแต่ละวันได้ง่าย สำหรับวาล์วที่มีเส้นผ่านศูนย์กลางระบุใหญ่กว่า (เช่น DN200 ขึ้นไป) โดยทั่วไปแนะนำให้ติดตั้งในแนวนอน เพื่อปกป้องส่วนประกอบที่มีความแม่นยำภายในของวาล์ว จะต้องติดตั้งตัวกรองไว้ที่ต้นน้ำของวาล์ว เพื่อป้องกันไม่ให้สิ่งสกปรกเข้าไปในห้องควบคุม และทำให้วาล์วติดขัดหรือเสียหาย นอกจากนี้ ขอแนะนำให้ติดตั้งท่อบายพาสและวาล์วบนท่อหลักเพื่อให้สามารถจ่ายน้ำได้อย่างต่อเนื่องในระหว่างการบำรุงรักษาหรือซ่อมแซมวาล์ว

การซ่อมบำรุง

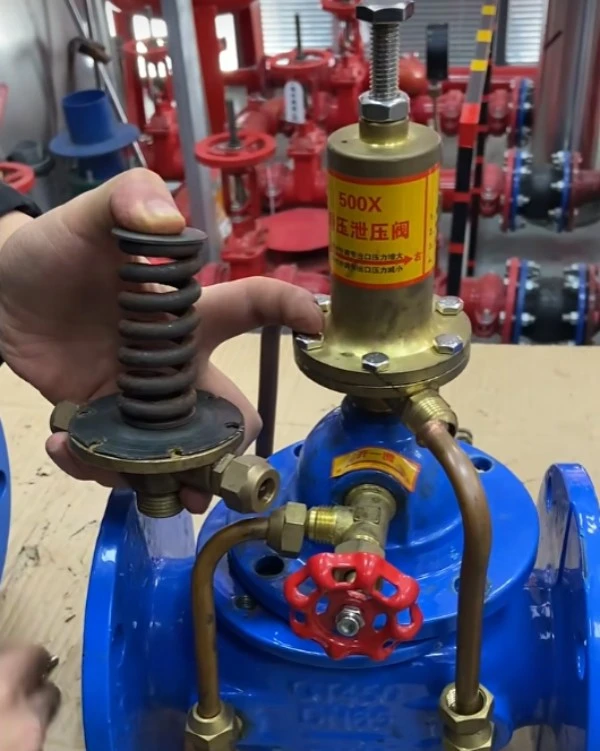

โดยทั่วไปการตั้งค่าแรงดันของวาล์วน้ำทำได้โดยการปรับสกรูปรับบนวาล์วไพล็อต การหมุนตามเข็มนาฬิกาจะเพิ่มแรงดันในการทำงาน และการหมุนทวนเข็มนาฬิกาจะลดแรงดันในการทำงาน ระหว่างการใช้งานควรตรวจสอบตัวกรองอย่างสม่ำเสมอว่ามีการอุดตันหรือไม่ แนะนำให้ทำความสะอาดตะแกรงกรองทุกๆ 3 เดือนเพื่อให้แน่ใจว่าวงจรควบคุมไม่มีสิ่งกีดขวาง ควรตรวจสอบการระบายน้ำทุก ๆ หกเดือนระหว่างการใช้งาน หากพบว่าวาล์วรั่วหรือการทำงานผิดปกติ ควรซ่อมแซมซีลหรือไดอะแฟรมโดยทันที นอกจากนี้ ควรตรวจสอบวาล์วประตูก่อนและหลังวาล์วอย่างสม่ำเสมอเพื่อให้แน่ใจว่าวาล์วอยู่ในตำแหน่งเปิด รับประกันว่าวาล์วทำงานได้อย่างถูกต้อง
