วาล์วลดความดันอัตราส่วน

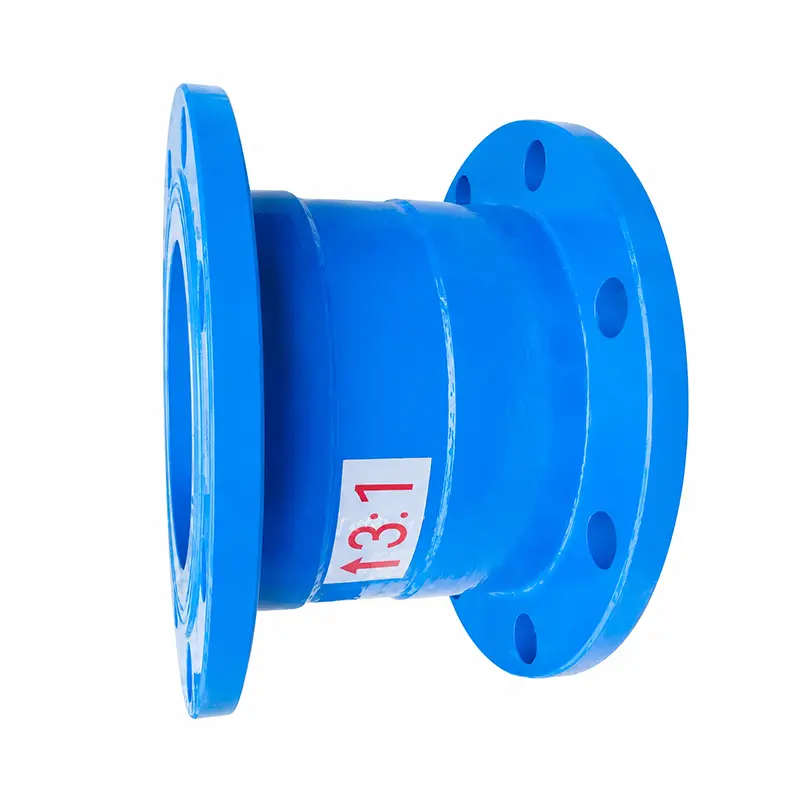

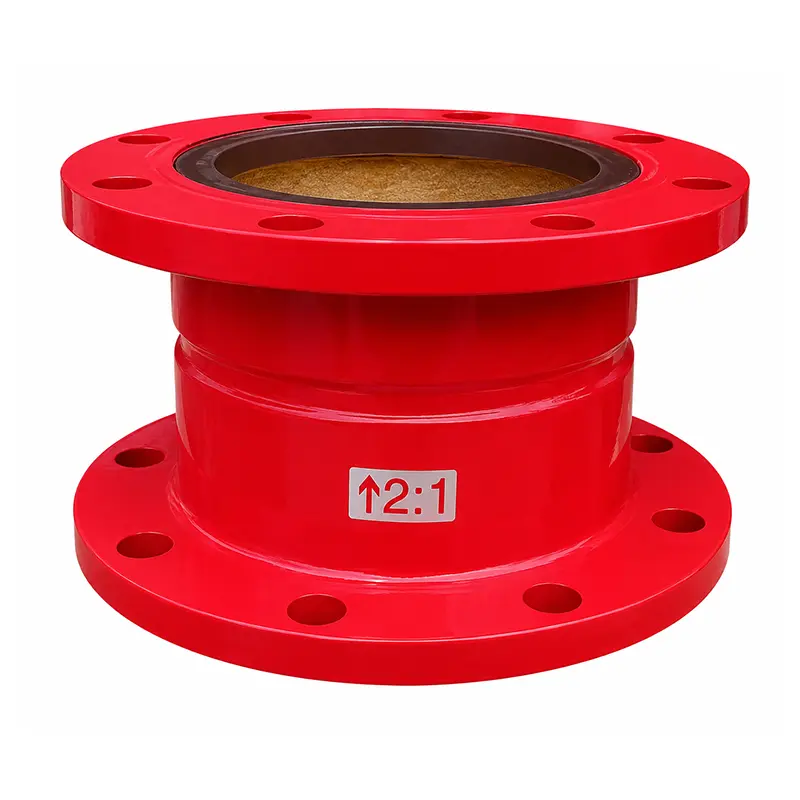

The FUXEON® Ratio Pressure Reducing Valve provides proportional pressure control through its internal piston structure. ด้วยอัตราส่วนแรงดันที่เลือกได้ แรงดันใช้งานพิกัด 1.6 MPa ตัวเลือกวัสดุเหล็กดัดหรือสแตนเลส และการเชื่อมต่อแบบหน้าแปลน จึงเหมาะสำหรับการใช้งานประปาในอาคารและอุตสาหกรรมที่ต้องการลดแรงดันตามสัดส่วน

ส่งคำถาม

รายละเอียดสินค้า

วาล์วลดแรงดันอัตราส่วน FUXEON® ได้รับการออกแบบมาเพื่อลดแรงดันน้ำโดยใช้ความแตกต่างระหว่างพื้นที่แรงดันที่มีประสิทธิภาพที่ปลายทั้งสองด้านของลูกสูบภายใน ในฐานะที่เป็นวาล์วลดแรงดันชนิดหนึ่ง มันสร้างความสัมพันธ์ตามสัดส่วนคงที่ระหว่างแรงดันทางเข้าและทางออก ทำให้เหมาะสำหรับโลหะวิทยา ปิโตรเลียม ระบบไฮดรอลิก หน่วยทดสอบแรงดันน้ำ น้ำประปาในที่อยู่อาศัย และระบบจ่ายน้ำในอาคารสูง

อัตราการลดแรงดันที่ใช้ได้ได้แก่ 2:1, 3:1, 4:1, 3:2 และ 5:2 วาล์วสามารถลดแรงดันทั้งแบบไดนามิกและแบบคงที่ และเหมาะสำหรับระบบท่อส่งน้ำที่ต้องการการควบคุมแรงดันตามสัดส่วน

หลักการทำงาน

สมดุลความดัน

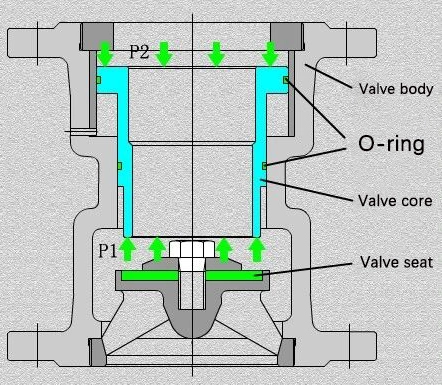

วาล์วลดความดันอัตราส่วนทำงานตามความสมดุลของแรงระหว่างพื้นที่ลูกสูบที่มีประสิทธิภาพต่างกัน ความสัมพันธ์สามารถแสดงเป็น P1 × S1 = P2 × S2 โดยที่ P1 และ P2 แสดงถึงแรงดันขาเข้าและขาออก ในขณะที่ S1 และ S2 แสดงถึงพื้นที่แรงดันใช้งานจริงที่ปลายทั้งสองด้านของลูกสูบ

เนื่องจากพื้นที่ที่มีประสิทธิภาพทั้งสองพื้นที่แตกต่างกัน แรงดันทางเข้าและทางออกจึงรักษาความสัมพันธ์ตามสัดส่วนที่กำหนดไว้ล่วงหน้า แรงดันทางออกจะเปลี่ยนไปตามแรงดันทางเข้าแทนที่จะคงที่โดยสมบูรณ์

Ratio Pressure Reducing Valve

การออกแบบอัตราส่วน

อัตราการลดแรงดันถูกกำหนดโดยแกนวาล์วภายในและซับสูบที่ตรงกัน ขนาดส่วนประกอบที่แตกต่างกันจะสร้างพื้นที่แรงดันที่มีประสิทธิภาพแตกต่างกัน ทำให้วาล์วมีอัตราส่วน เช่น 2:1, 3:1, 4:1, 3:2 และ 5:2

อัตราส่วนนี้เป็นพารามิเตอร์การออกแบบโครงสร้างและไม่สามารถปรับอย่างต่อเนื่องระหว่างการทำงานได้ อัตราส่วนความดันที่แตกต่างกันต้องใช้แกนวาล์วและโครงสร้างซับสูบที่สอดคล้องกัน หลักการทำงานนี้ทำให้วาล์วลดแรงดันตามสัดส่วนเหมาะสำหรับระบบที่ต้องการความสัมพันธ์ของแรงดันคงที่ระหว่างส่วนต่างๆ ของท่อ

การเปรียบเทียบผลิตภัณฑ์

ประเภทของวาล์ว

การออกแบบวาล์วลดแรงดันที่แตกต่างกันเหมาะสำหรับความต้องการของระบบที่แตกต่างกัน การเปรียบเทียบต่อไปนี้สามารถช่วยให้ผู้ซื้อเลือกวิธีการควบคุมแรงดันที่เหมาะสมได้

การเปรียบเทียบ	วาล์วลดความดันอัตราส่วน	วาล์วลดแรงดันแบบปรับได้	วาล์วลดแรงดันที่ควบคุมโดยนำร่อง
วิธีการควบคุมความดัน	อัตราส่วนพื้นที่ลูกสูบภายในคงที่	กลไกสปริงและวาล์ว	วาล์วไพล็อตควบคุมวาล์วหลัก
แรงดันขาออก	เปลี่ยนแปลงตามสัดส่วนกับแรงดันขาเข้า	รักษาแรงดันที่ตั้งไว้ล่วงหน้า	ควบคุมผ่านระบบนำร่อง
อัตราส่วนความดัน	อัตราส่วนโครงสร้างคงที่	ปรับได้	ปรับได้
ความจุการไหล	เหมาะสำหรับการควบคุมแรงดันตามสัดส่วน	เหมาะสำหรับการควบคุมแรงดันทั่วไป	เหมาะสำหรับระบบขนาดใหญ่
ความซับซ้อนของระบบ	ค่อนข้างง่าย	ปานกลาง	ซับซ้อนมากขึ้น
ต้นทุนเริ่มต้น	โดยทั่วไปต่ำกว่า	ปานกลาง	โดยทั่วไปสูงขึ้น
ความต้องการการบำรุงรักษา	ค่อนข้างต่ำ	ปานกลาง	สูงขึ้นเนื่องจากส่วนประกอบของไพล็อต
การใช้งานทั่วไป	การแบ่งเขตแรงดันและการกระจายน้ำ	ระบบอาคารและอุตสาหกรรมทั่วไป	ระบบจ่ายน้ำไหลขนาดใหญ่และซับซ้อน
ปัจจัยการคัดเลือกที่ดีที่สุด	ความสัมพันธ์ที่กดดันคงที่	ปรับแรงดันน้ำดาวน์สตรีมได้	ข้อกำหนดการควบคุมแรงดันที่ซับซ้อน

วาล์วมีความเหมาะสมเมื่อระบบต้องการการลดแรงดันตามสัดส่วนที่กำหนดไว้ล่วงหน้า แทนที่จะรักษาแรงดันดาวน์สตรีมให้คงที่โดยสมบูรณ์

ข้อมูลทางเทคนิค

พารามิเตอร์หลัก

พารามิเตอร์	ข้อมูลจำเพาะ
มาตรฐาน	กิกะไบต์/ที 21386-2008
เส้นผ่านศูนย์กลางที่กำหนด	ควรยืนยันขนาด DN ที่ใช้ได้ตามรุ่นที่เลือก
จัดอันดับความกดดันการทำงาน	1.6 เมกะปาสคาล
ความดันเปิดขั้นต่ำ	0.2 MPa สำหรับ 2:1 / 0.3 MPa สำหรับ 3:1
อัตราส่วนความดัน	2:1, 3:1, 4:1, 3:2, 5:2
ตัววาล์ว	เหล็กดัด, สแตนเลส
ปานกลาง	น้ำ
อุณหภูมิ	≤80°ซ
การเชื่อมต่อ	หน้าแปลน

ควรเลือกเส้นผ่านศูนย์กลางระบุตามขนาดท่อ อัตราการไหล ความดันขาเข้า อัตราส่วนการลดแรงดัน และสภาพการทำงานโดยรวม

ผลงาน

ประสิทธิภาพไฮดรอลิกของวาล์วลดแรงดันอัตราส่วนได้รับผลกระทบจากเส้นผ่านศูนย์กลางที่กำหนด แรงดันขาเข้า อัตราส่วนแรงดัน อัตราการไหล และความต้านทานของท่อ เมื่อการไหลเพิ่มขึ้น การสูญเสียแรงดันทั่วทั้งวาล์วและท่อก็อาจเปลี่ยนไปเช่นกัน

เพื่อการเลือกทางวิศวกรรมที่แม่นยำ ควรพิจารณาเส้นผ่านศูนย์กลางที่กำหนด อัตราการไหลในการทำงาน ช่วงแรงดันขาเข้า และแรงดันทางออกที่ต้องการร่วมกัน ข้อมูลประสิทธิภาพแรงดันการไหลควรขึ้นอยู่กับขนาดวาล์วที่เลือกและเงื่อนไขการทดสอบจริง

Ratio Pressure Reducing Valve

การใช้งาน

วาล์วนี้เหมาะสำหรับโลหะวิทยา ระบบที่เกี่ยวข้องกับปิโตรเลียม ระบบไฮดรอลิก หน่วยทดสอบแรงดันน้ำ ระบบจ่ายน้ำในที่อยู่อาศัย และอาคารสูง

สามารถใช้ในการใช้งานการแบ่งเขตแรงดันซึ่งแรงดันดาวน์สตรีมจำเป็นต้องรักษาความสัมพันธ์ตามสัดส่วนกับแรงดันต้นน้ำ

การควบคุมคุณภาพ

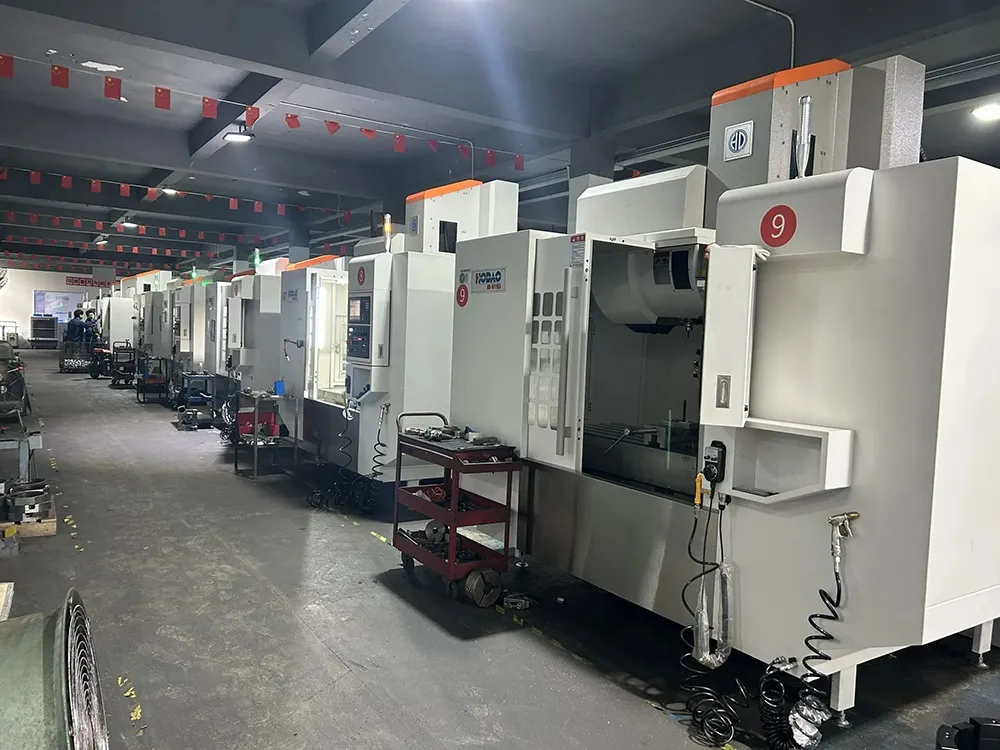

FUXEON® มีเครื่องจักรและโรงงานผลิตหลายแห่ง และสามารถผลิตวาล์วลดแรงดันได้หลายพันวาล์วต่อเดือน

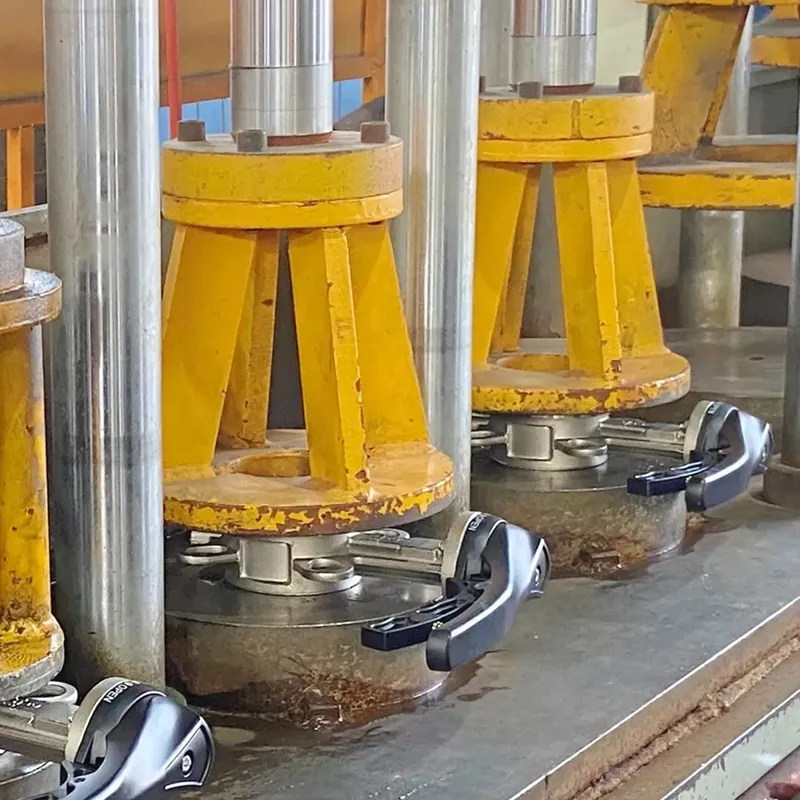

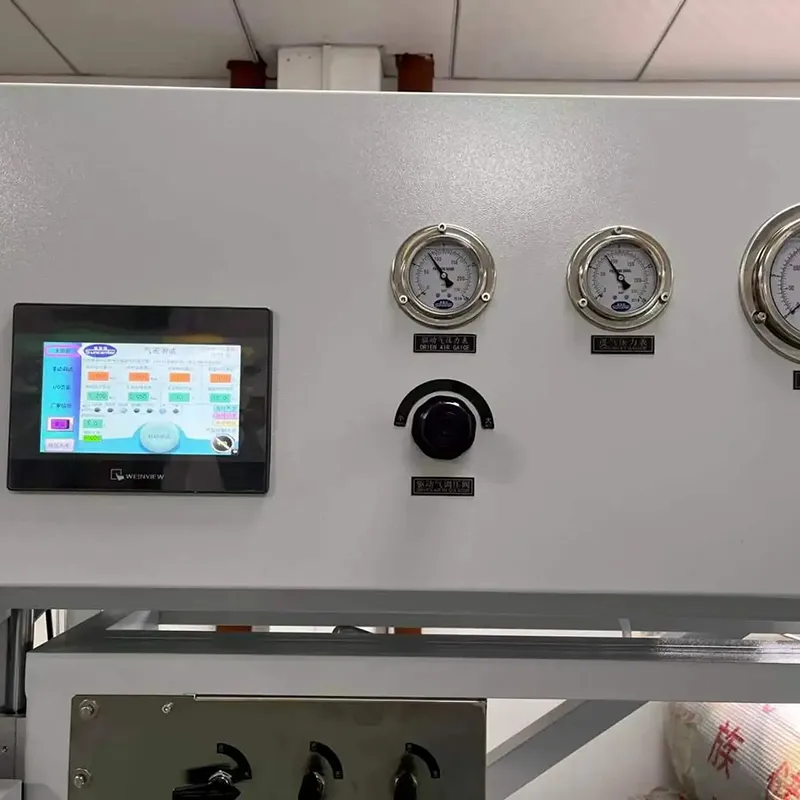

วาล์วสำเร็จรูปแต่ละตัวผ่านการทดสอบแรงดัน 2.4 MPa โดยมีระยะเวลาพัก 5 นาที เพื่อตรวจสอบความแข็งแรงของวาล์วและประสิทธิภาพการปิดผนึกก่อนส่งมอบ

FUXEON® ได้รับการรับรอง GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 และ GB/T 27922-2011

Ratio Pressure Reducing Valve

การติดตั้ง

ข้อกำหนดพื้นฐาน

ควรทำความสะอาดท่อก่อนการติดตั้ง และควรติดตั้งตัวกรองชนิด Y ต้นน้ำเพื่อป้องกันไม่ให้เศษเข้าไปในวาล์ว สามารถติดตั้งวาล์วประตูหรือวาล์วปีกผีเสื้อได้ทั้งก่อนและหลังวาล์วเพื่อการบำรุงรักษาที่ง่ายขึ้น

สำหรับระบบที่ต้องการการจ่ายน้ำอย่างต่อเนื่อง สามารถติดตั้งวาล์วสองตัวที่มีเส้นผ่านศูนย์กลางระบุเท่ากันแบบขนานได้ รูเล็กๆ บนตัววาล์วต้องไม่หงายขึ้น เนื่องจากน้ำหรือเศษซากที่เข้าไปในรูอาจส่งผลต่อการทำงานของวาล์ว

คำถามที่พบบ่อย

สามารถปรับอัตราส่วนได้หรือไม่?

ไม่ อัตราการลดแรงดันถูกกำหนดโดยขนาดแกนวาล์วภายในและขนาดปลอกสูบ หากต้องการเปลี่ยนอัตราส่วน ต้องเปลี่ยนการกำหนดค่าส่วนประกอบภายในที่เกี่ยวข้อง

แรงดันขาออกคงที่หรือไม่?

ไม่ แรงดันทางออกเปลี่ยนแปลงตามสัดส่วนกับแรงดันทางเข้าตามอัตราส่วนการลดแรงดันที่กำหนดไว้ล่วงหน้า

อัตราส่วนถูกเลือกอย่างไร?

ควรเลือกอัตราส่วนตามความต้องการของระบบ สำหรับระบบน้ำประปาในประเทศ โดยทั่วไปอัตราส่วนจะไม่เกิน 3:1 สำหรับระบบป้องกันอัคคีภัย โดยทั่วไปไม่เกิน 4:1; และสำหรับระบบน้ำร้อนในครัวเรือน โดยทั่วไปไม่เกิน 2.5:1

เลือกขนาดวาล์วอย่างไร?

ควรเลือกเส้นผ่านศูนย์กลางที่ระบุโดยพิจารณาจากขนาดท่อ อัตราการไหล แรงดันขาเข้า ข้อกำหนดแรงดันทางออก และสภาพการทำงาน ควรยืนยันช่วง DN ที่มีอยู่ตามรุ่นวาล์ว FUXEON® เฉพาะ
