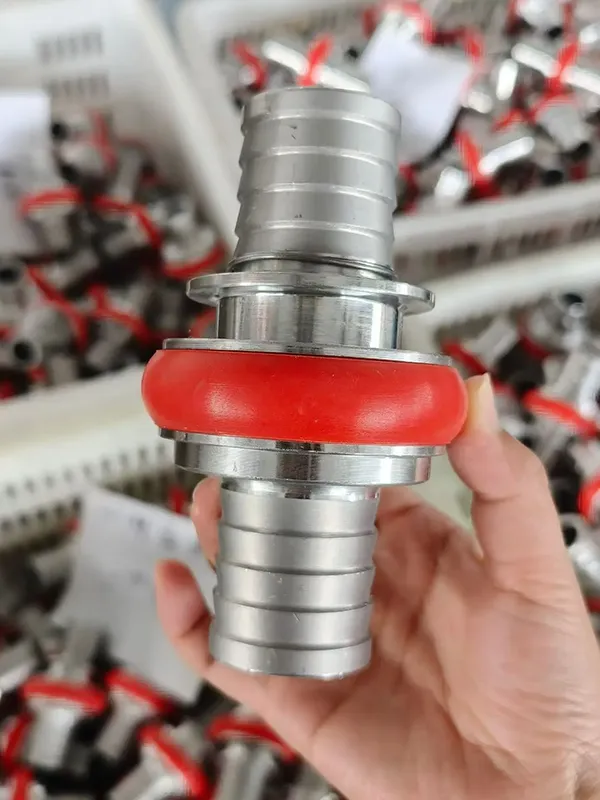

ข้อต่อแบบมาชิโน JIS

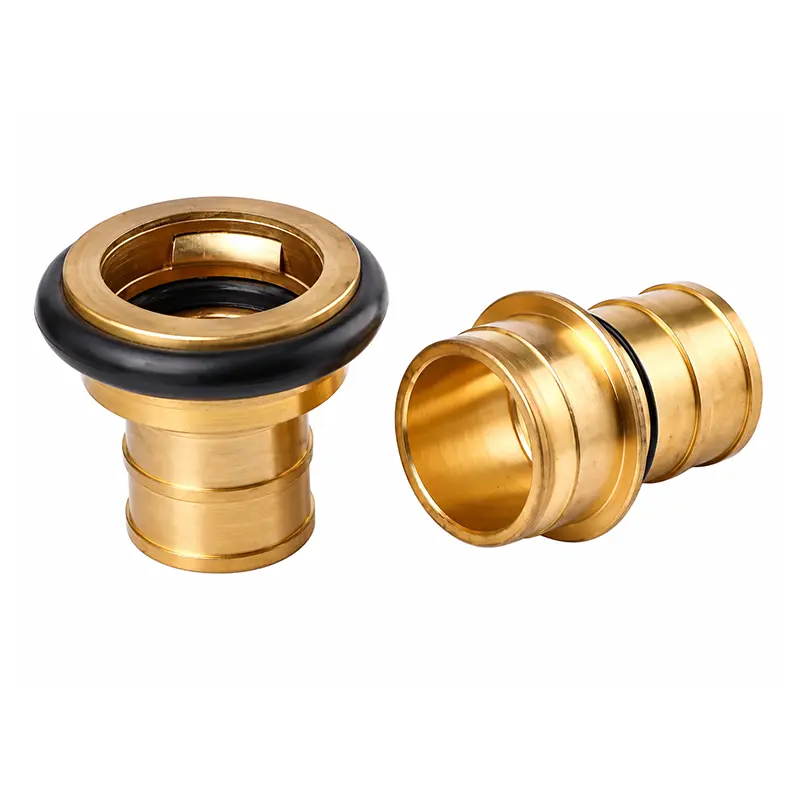

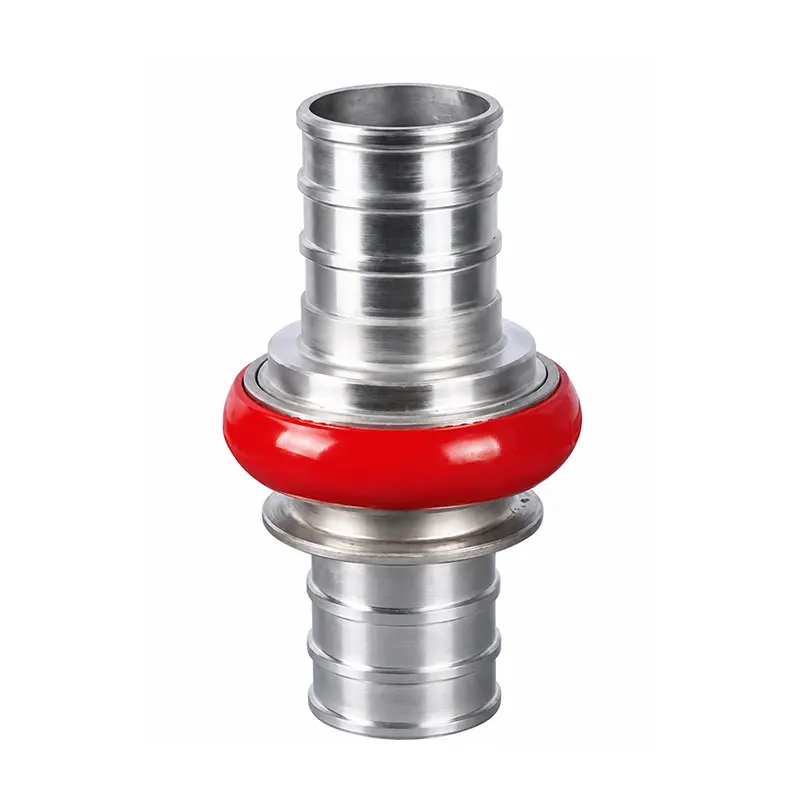

ข้อต่อ Machino FUXEON® JIS เป็นส่วนประกอบเชื่อมต่อด่วนที่ออกแบบมาเพื่อเชื่อมต่อท่อดับเพลิง รถดับเพลิง แลนดิ้งวาล์ว หัวจ่ายน้ำดับเพลิง และหัวฉีด ใช้ตัวเลื่อนภายในและโครงสร้างล็อคช่องเพื่อให้การเชื่อมต่อที่รวดเร็วโดยไม่ต้องหมุนหลายครั้งตามอินเทอร์เฟซแบบเกลียวทั่วไป

    ที่ข้อต่อแบบมาชิโน JISโดยทั่วไปมีจำหน่ายในขนาด DN40, DN50 และ DN65 โดยมีขนาดเพิ่มเติมให้เลือกตามความต้องการของโครงการ การเชื่อมต่อแบบกดช่วยให้ผู้ปฏิบัติงานสามารถเชื่อมต่อและตัดการเชื่อมต่อได้ท่อดับเพลิงอย่างรวดเร็ว ซึ่งมีประโยชน์อย่างยิ่งในระหว่างการดำเนินการดับเพลิงซึ่งเวลาในการเชื่อมต่อมีความสำคัญ

    ผลิตภัณฑ์ FUXEON® ผลิตภายใต้ระบบการจัดการที่ได้รับการรับรอง ได้แก่ GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 และ GB/T 27922-2011ดูการรับรองของเรา.

    โครงสร้างการเชื่อมต่อและกลไก

    ข้อต่อท่อดับเพลิงแบบเครื่องจักรใช้สปริงภายในที่มีความแม่นยำในการดันตัวเลื่อนเข้าไปในช่องจับคู่หลังจากเชื่อมต่อส่วนประกอบตัวผู้และตัวเมียแล้ว โครงสร้างการล็อคแบบกลไกนี้ช่วยยึดข้อต่อระหว่างการทำงาน ในขณะที่วงแหวนซีลยางระดับพรีเมียมให้การซีลป้องกันการรั่วระหว่างส่วนประกอบที่เชื่อมต่อ

    1

    ใส่ปลายตัวผู้

    ผู้ปฏิบัติงานสอดปลายตัวผู้เข้ากับการเชื่อมต่อตัวเมียที่ตรงกัน (เช่น aดับเพลิงหรือหัวฉีดดับเพลิง) จนกว่ากลไกการล็อคจะเข้าที่อย่างแน่นหนา

    2

    ล็อคและซีลอัตโนมัติ

    ตัวเลื่อนแบบสปริงโหลดภายในล็อคเข้ากับช่อง โครงสร้างกันลื่นแบบหลายขั้นตอนช่วยรักษาการเชื่อมต่อที่เหมาะสม และแหวนยางช่วยให้มั่นใจได้ว่ามีการปิดผนึกแน่นหนา

    3

    ตัดการเชื่อมต่ออย่างรวดเร็ว

    หากต้องการยกเลิกการเชื่อมต่อ เพียงกดกลไกวงแหวนที่ด้านตัวผู้เพื่อดึงแถบเลื่อนภายในกลับ การเชื่อมต่อจะแยกออกจากกันทันทีโดยไม่ต้องหมุนอินเทอร์เฟซแบบเธรดใดๆ

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    ข้อมูลทางเทคนิค

    พารามิเตอร์ ข้อมูลจำเพาะ
    มาตรฐาน JIS B 9911
    ขนาด 1 1/2", 2", 2.5", 3"; ขนาดอื่น ๆ ตามคำขอ
    ขนาดที่กำหนดทั่วไป DN40, DN50, DN65
    ความดันการทำงาน 16 บาร์
    สื่อการทำงาน น้ำ โฟมผสม
    วัสดุ ทองเหลือง อลูมิเนียม สแตนเลส
    แหวนซีล ยาง
    วิธีการหล่อ การหล่อแบบหล่อ, การหล่อแบบแรงโน้มถ่วง, การตีขึ้นรูป
    การรักษาพื้นผิว การเจียรแบบสั่นสะเทือน อโนไดซ์
    ประเภทการเชื่อมต่อ การเชื่อมต่อแบบ Push-Type อย่างรวดเร็ว

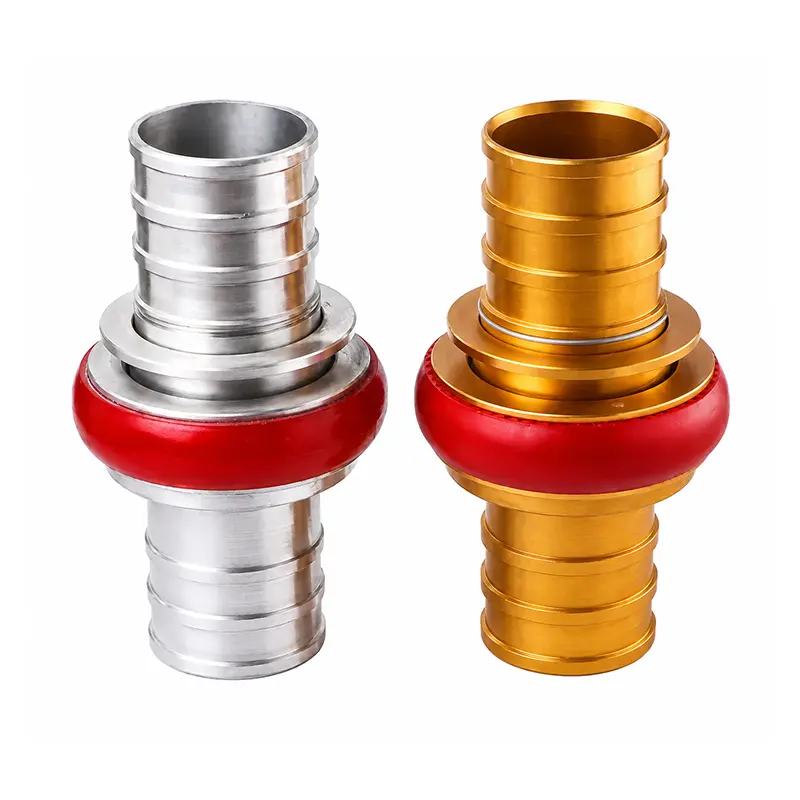

    คู่มือการเลือกวัสดุ

    FUXEON® JIS Machino Coupling มีจำหน่ายในทองเหลือง อลูมิเนียม และสแตนเลส การเลือกวัสดุส่งผลต่อน้ำหนักของตัวเชื่อมต่อ ความแข็งแรงเชิงกล ความต้านทานการกัดกร่อน สภาพแวดล้อมการบริการ และต้นทุนการจัดซื้อ

    ทองเหลือง
    • ความหนาแน่นทั่วไป~8.4–8.7 ก./ซม.³
    • ความต้านแรงดึง~300–550 เมกะปาสคาล
    • น้ำหนักหนัก
    • การกัดกร่อนดี
    • ค่าใช้จ่ายปานกลาง-สูง
    • แอปพลิเคชันการดับเพลิงทั่วไป
    อลูมิเนียมอัลลอยด์
    • ความหนาแน่นทั่วไป~2.7–2.8 ก./ซม.³
    • ความต้านแรงดึง~150–310 เมกะปาสคาล
    • น้ำหนักน้ำหนักเบา
    • การกัดกร่อนดี
    • ค่าใช้จ่ายปานกลาง
    • แอปพลิเคชันอุปกรณ์พกพา
    สแตนเลส
    • ความหนาแน่นทั่วไป~7.9–8.0 ก./ซม.³
    • ความต้านแรงดึง~500–600 เมกะปาสคาล
    • น้ำหนักหนัก
    • การกัดกร่อนยอดเยี่ยม
    • ค่าใช้จ่ายสูง
    • แอปพลิเคชันสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

    การผลิตและการตรวจสอบคุณภาพ

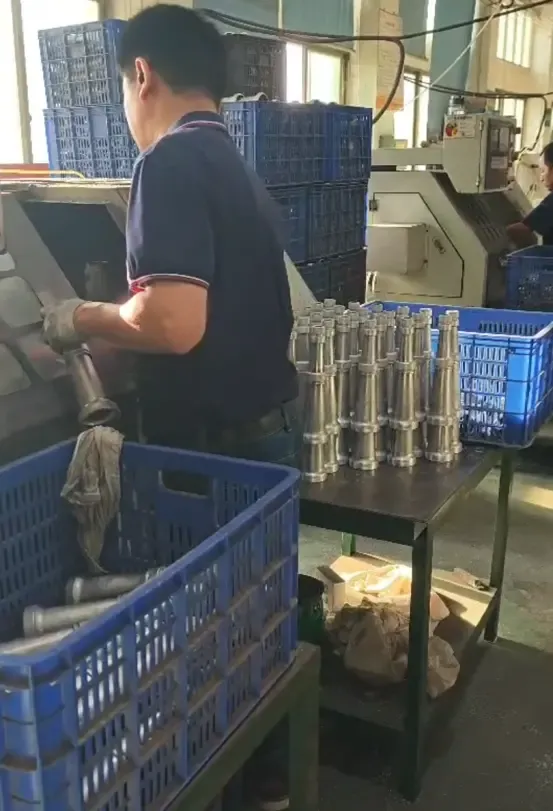

    FUXEON® ดำเนินกิจการโรงงานผลิตตัวเชื่อมต่อท่อดับเพลิงของตัวเอง ช่วยให้สามารถปรับตารางการผลิตตามความต้องการของคำสั่งซื้อได้โดยไม่ต้องพึ่งตัวแทนหรือผู้จัดจำหน่าย กระบวนการผลิตรองรับการหล่อแบบตายตัว การหล่อด้วยแรงโน้มถ่วง และการตีขึ้นรูป ทำให้สามารถผลิตวัสดุ ขนาด และการกำหนดค่าโครงสร้างที่แตกต่างกันได้ตามความต้องการในการใช้งาน

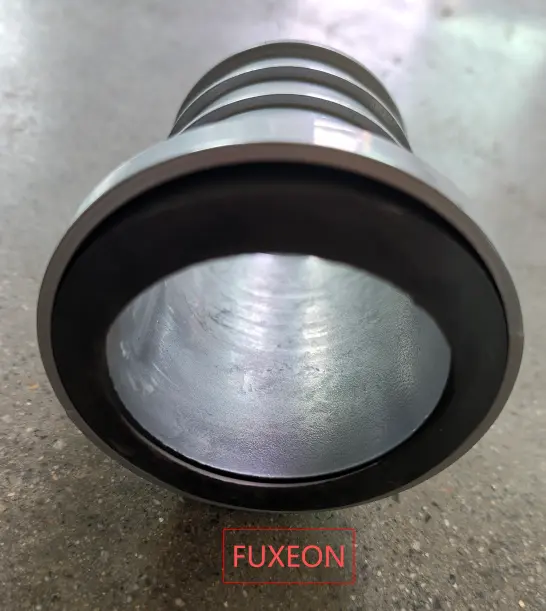

    ผนังด้านในของตัวเชื่อมต่อท่อดับเพลิงFUXEON®ได้รับการประมวลผลเพื่อให้พื้นผิวภายในเรียบ การตกแต่งพื้นผิวที่เหมาะสมจะช่วยลดพื้นที่หยาบที่อาจสะสมสิ่งปนเปื้อนหรือสร้างจุดการกัดกร่อนเฉพาะที่ สำหรับโครงการที่ปรับแต่งเอง FUXEON® รองรับบริการ OEM/ODM สำหรับขนาดพิเศษและโครงสร้างที่ไม่ได้มาตรฐานตามแบบของลูกค้าหรือข้อกำหนดทางเทคนิค

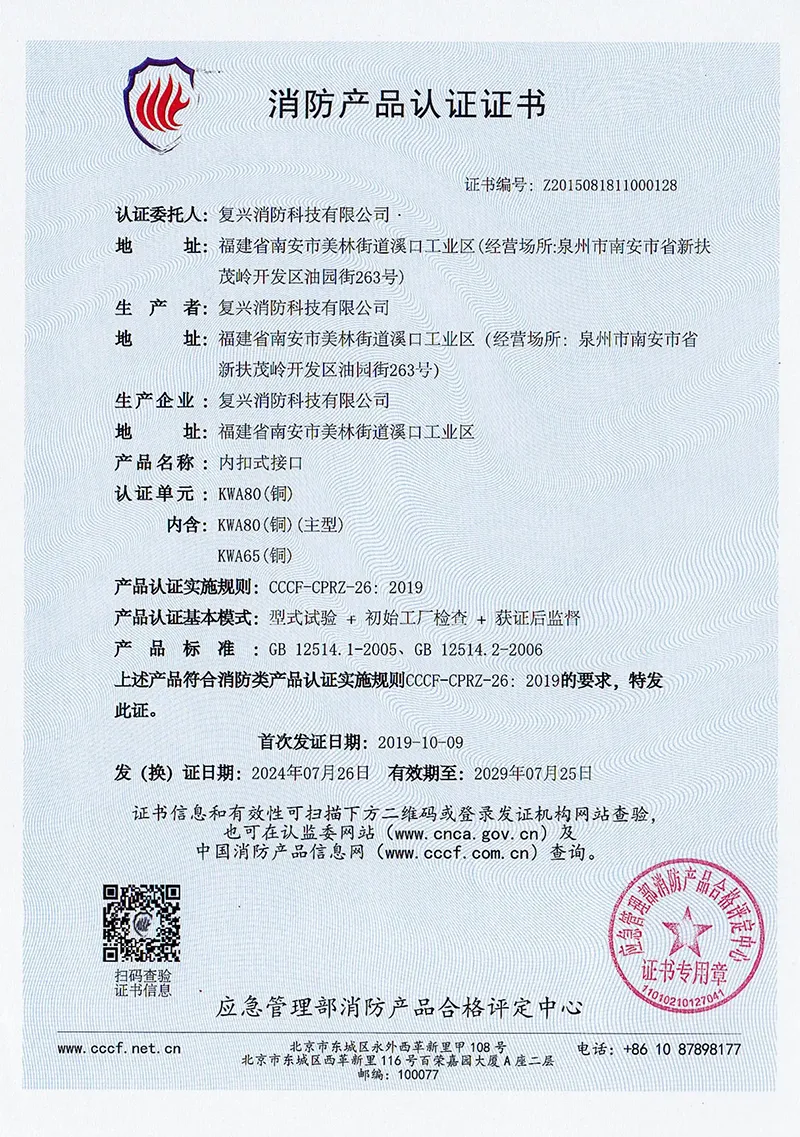

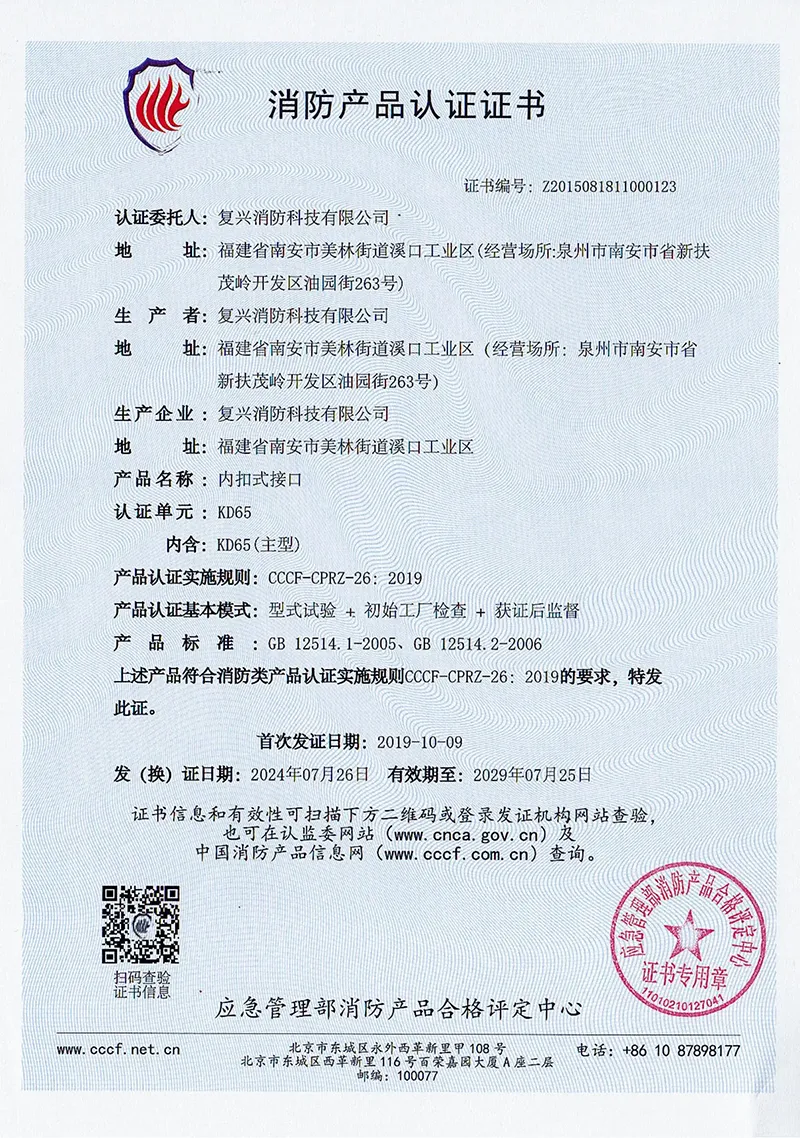

    ฟูกซอน®ข้อต่อท่อดับเพลิงได้รับการรับรองจากกระทรวงการจัดการเหตุฉุกเฉินของจีน และผ่านการทดสอบครอบคลุมถึงประสิทธิภาพทางกล ประสิทธิภาพการซีล ความน่าเชื่อถือในการเชื่อมต่อ และความทนทานของวัสดุ

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    การใช้งาน

    ข้อต่อแบบมาชิโนของ JIS สามารถเชื่อมต่อท่อดับเพลิงกับหัวจ่ายน้ำดับเพลิง แลนดิ้งวาล์ว รถดับเพลิง และหัวฉีดที่ใช้ร่วมกันได้ โครงสร้างการเชื่อมต่อที่รวดเร็วเหมาะสำหรับระบบดับเพลิงที่จำเป็นต้องเชื่อมต่อหรือเปลี่ยนท่ออย่างมีประสิทธิภาพ ข้อต่อยังสามารถนำมาใช้ในการชลประทานทางการเกษตร สถานที่ก่อสร้าง และการใช้งานด้านความปลอดภัยทางทะเล ซึ่งจำเป็นต้องมีการเชื่อมต่อท่อที่เข้ากันได้และการดำเนินการด้วยตนเองอย่างรวดเร็ว

    JIS Machino Coupling Application

    คำถามที่พบบ่อย

    คัปปลิ้งแบบมาชิโนคืออะไร?

    ข้อต่อ Machino คือข้อต่อท่อแบบเชื่อมต่อด่วนที่ใช้กันทั่วไปในการดับเพลิงและการใช้งานถ่ายเทของเหลวอื่นๆ ใช้โครงสร้างล็อคแบบกลไกแทนที่จะอาศัยการเชื่อมต่อแบบเกลียวเพียงอย่างเดียว

    มันเชื่อมต่อและตัดการเชื่อมต่อได้อย่างไร?

    ปลายตัวผู้ถูกเสียบเข้าไปในการเชื่อมต่อตัวเมียที่เข้าคู่กัน ทำให้ตัวเลื่อนแบบสปริงโหลดภายในสามารถเชื่อมต่อกับช่องได้ หากต้องการยกเลิกการเชื่อมต่อ ให้กดกลไกวงแหวนที่ด้านตัวผู้เพื่อปลดแถบเลื่อน จากนั้นแยกส่วนประกอบออก

    มีขนาดและวัสดุอะไรบ้าง?

    ขนาดที่ระบุทั่วไป ได้แก่ DN40, DN50 และ DN65 (1 1/2" ถึง 3") โดยมีขนาดอื่นตามคำขอ เรามีตัวเลือกทองเหลือง อลูมิเนียม และสแตนเลส ขึ้นอยู่กับสภาพแวดล้อมการทำงาน

    สามารถปรับแต่งให้เหมาะกับโครงการของฉันได้หรือไม่?

    ใช่. FUXEON® รองรับการปรับแต่ง OEM/ODM สำหรับขนาดพิเศษและโครงสร้างที่ไม่ปกติ คุณสามารถจัดเตรียมแบบร่าง ขนาด ความต้องการวัสดุ หรือข้อมูลการใช้งานเพื่อให้ทีมวิศวกรของเราประเมินได้

    Machino Coupling สามารถใช้งานร่วมกับโฟมผสมได้หรือไม่

    ใช่. แหวนซีลยางมาตรฐานและวัสดุภายในใช้ได้ทั้งน้ำและโฟมผสม ทำให้เหมาะอย่างยิ่งสำหรับระบบดับเพลิงที่ใช้โฟม

    แรงกดดันในการทำงานมาตรฐานคืออะไร?

    แรงดันใช้งานมาตรฐานสำหรับข้อต่อแบบมาชิโน JIS ของเราคือ 16 บาร์ (1.6 MPa) โปรดตรวจสอบให้แน่ใจว่าระดับแรงดันของท่อและอุปกรณ์เชื่อมต่อของคุณตรงกับข้อกำหนดนี้

    คุณจะป้องกันการรั่วไหลได้อย่างไร?

    เราใช้แหวนซีลยางคุณภาพสูงและทนทานต่อการสึกหรอ ตัวเลื่อนแบบสปริงโหลดภายในช่วยให้มั่นใจได้ถึงการล็อคแบบกลไกที่สม่ำเสมอ ป้องกันไม่ให้คัปปลิ้งขยับหรือคลายภายใต้แรงดันสูง

    ดูแลรักษาข้อต่ออย่างไรไม่ให้รั่วซึม?

    ตรวจสอบแหวนซีลยางอย่างสม่ำเสมอเพื่อดูการสึกหรอหรือรอยแตก และเปลี่ยนใหม่หากจำเป็น รักษากลไกการล็อคภายในให้ปราศจากทราย สิ่งสกปรก และเศษต่างๆ การใช้จาระบีซิลิโคนเพียงเล็กน้อยสามารถยืดอายุของซีลได้

    ข้อต่อ Machino และ Storz แตกต่างกันอย่างไร?

    ข้อต่อมาชิโนใช้การเชื่อมต่อแบบกดพร้อมกลไกการล็อคภายใน ซึ่งรวดเร็วและสามารถใช้งานได้อย่างง่ายดาย ข้อต่อ Storz อาศัยการออกแบบล็อคแบบก้ามปูแบบสมมาตร ทางเลือกขึ้นอยู่กับมาตรฐานการดับเพลิงในพื้นที่ของคุณและอุปกรณ์ที่มีอยู่

    เวลานำและขั้นต่ำคืออะไร?

    สำหรับขนาดมาตรฐาน (DN40, DN50, DN65) โดยปกติแล้วจะผลิตคำสั่งซื้อจำนวนน้อยภายใน 15 วัน MOQ ของเรามีความยืดหยุ่น เริ่มต้นจาก 1 ชิ้นสำหรับการประเมินตัวอย่าง สำหรับคำขอ OEM/ODM ระยะเวลารอคอยจะขึ้นอยู่กับรายละเอียดการปรับแต่ง
