เหตุใดสปริงเกอร์ตั้งตรงจึงมีความสำคัญในระบบป้องกันอัคคีภัยที่เชื่อถือได้

ระบบสปริงเกอร์อัตโนมัติได้รับการออกแบบโดยใช้หลักการง่ายๆ นั่นคือ ตรวจจับเพลิงไหม้ที่กำลังลุกลามผ่านความร้อนและน้ำระบายในบริเวณที่ได้รับการป้องกันโดยเร็วที่สุด แม้ว่าหัวฉีดสปริงเกอร์จะเป็นส่วนประกอบที่ค่อนข้างเล็ก แต่การวางแนวการติดตั้ง การตอบสนองต่อความร้อน คุณลักษณะการปล่อยออก ขนาดการเชื่อมต่อ และการรับรองสามารถส่งผลโดยตรงต่อการทำงานของระบบป้องกันอัคคีภัยโดยรวม

ในบรรดาการกำหนดค่าสปริงเกอร์ต่างๆ ที่มีจำหน่ายในเชิงพาณิชย์ อุตสาหกรรม และการจัดเก็บ สปริงเกอร์แบบตั้งตรงยังคงเป็นตัวเลือกที่สำคัญ โดยการจัดวางท่อ โครงสร้างเพดาน และสภาพแวดล้อมในการติดตั้ง ต้องการให้สปริงเกอร์อยู่เหนือท่อโดยให้ตัวเบี่ยงหันขึ้นด้านบน NFPA 13 กำหนดสปริงเกอร์แบบตั้งตรงตามการจัดเรียงแบบปล่อยด้านบนนี้ และระบุข้อกำหนดเฉพาะสำหรับการเลือก ตำแหน่ง และระยะห่างของสปริงเกอร์แบบสเปรย์ตั้งตรงมาตรฐาน

สำหรับผู้รับเหมา ผู้จัดจำหน่ายระบบป้องกันอัคคีภัย ผู้ออกแบบระบบ และผู้ซื้ออุปกรณ์อาคาร การเลือกสปริงเกอร์แบบตั้งตรงจึงควรเกี่ยวข้องมากกว่าการตรวจสอบเกลียวเชื่อมต่อและราคา ลักษณะการตอบสนอง, ปัจจัย K, ระดับอุณหภูมิ, วัสดุ, ผิวเคลือบ, ข้อกำหนดการอนุมัติ, เงื่อนไขการติดตั้ง และความเข้ากันได้กับระบบสปริงเกอร์ที่สมบูรณ์ ล้วนสมควรได้รับความสนใจ

อะไรทำให้สปริงเกอร์ตรงแตกต่าง?

ออกแบบมาสำหรับการติดตั้งด้านบน

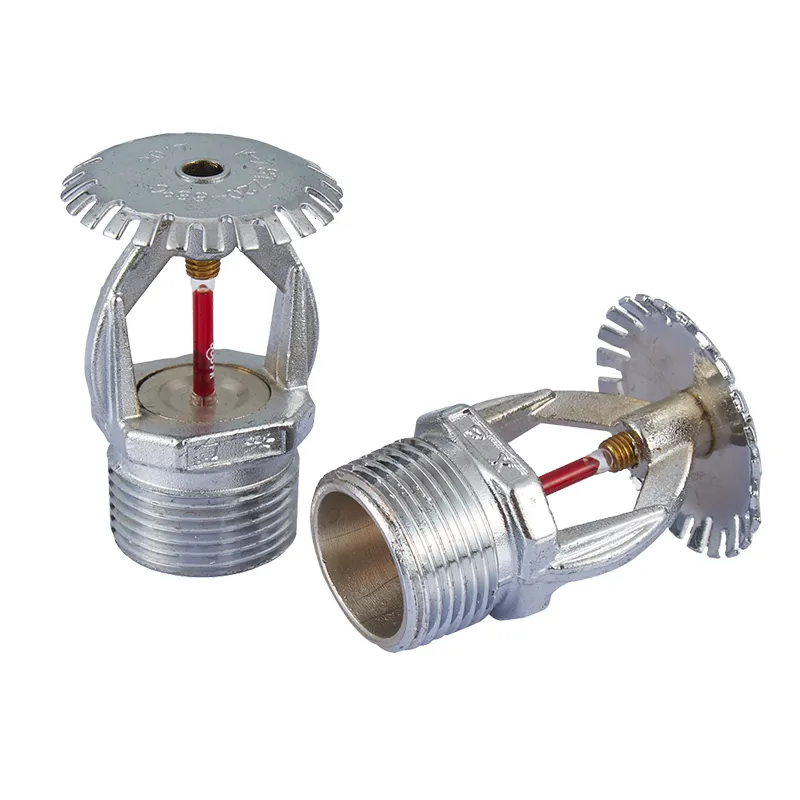

สปริงเกอร์แบบตั้งตรงได้รับการออกแบบให้ติดตั้งเพื่อให้น้ำถูกระบายขึ้นไปบนแผงเบี่ยงก่อนที่จะกระจายไปทั่วพื้นที่คุ้มครอง การกำหนดค่านี้แตกต่างจากสปริงเกอร์แบบแขวน ซึ่งติดตั้งไว้ใต้ท่อโดยมีตัวเบี่ยงอยู่ข้างใต้

การวางแนวการติดตั้งส่งผลต่อวิธีที่สปริงเกอร์โต้ตอบกับเพดานโดยรอบ โครงสร้างหลังคา งานท่อ และส่วนประกอบอื่นๆ ของอาคาร ดังนั้น ควรเลือกประเภทสปริงเกอร์ให้เป็นส่วนหนึ่งของการออกแบบไฮดรอลิกและโครงร่างโดยรวม แทนที่จะถือเป็นส่วนประกอบที่ใช้แทนกันได้

เงื่อนไขการติดตั้งมีอิทธิพลต่อการเลือกสปริงเกอร์

สปริงเกอร์แบบตั้งตรงจะมีประโยชน์อย่างยิ่งในพื้นที่ที่ต้องการวางท่อแบบเปลือย หรือในกรณีที่โครงสร้างของอาคารทำให้สปริงเกอร์แบบตั้งขึ้นใช้งานได้จริง สิ่งอำนวยความสะดวกทางอุตสาหกรรม โกดัง พื้นที่สาธารณูปโภค โครงสร้างที่จอดรถ และสภาพแวดล้อมท่อเปลือยอื่นๆ อาจต้องมีการกำหนดค่าประเภทนี้ ขึ้นอยู่กับการออกแบบระบบ

NFPA 13 มีข้อกำหนดการติดตั้งแยกต่างหากสำหรับสปริงเกอร์สเปรย์แบบแขวนแบบมาตรฐาน แบบตั้งตรง และแบบติดผนัง รวมถึงกฎเกี่ยวกับการวางตำแหน่ง ระยะห่าง พื้นที่ป้องกัน และสิ่งกีดขวาง

ผู้ซื้อพารามิเตอร์หลักควรประเมิน

พารามิเตอร์ที่แน่นอนควรนำมาจากเอกสารทางเทคนิคและรายการอนุมัติของรุ่นสปริงเกอร์ที่เลือกเสมอ สำหรับโครงการป้องกันอัคคีภัยเชิงพาณิชย์ ผู้ซื้อควรหลีกเลี่ยงการสมมติว่าสปริงเกอร์สองตัวที่มีลักษณะคล้ายกันมีลักษณะทางไฮดรอลิกหรือความร้อนเหมือนกัน

ทำไม K-Factor จึงมีความสำคัญในการเลือกสปริงเกอร์

การไหลและความดันเชื่อมต่อกัน

K-factor เป็นพารามิเตอร์ไฮดรอลิกที่สำคัญเนื่องจากการจ่ายสปริงเกอร์เกี่ยวข้องกับ K-factor และแรงดันใช้งาน ค่า K-factor ที่สูงขึ้นจะทำให้น้ำไหลได้มากขึ้นที่ความดันที่กำหนด แต่ไม่ได้หมายความว่าสปริงเกอร์ K-factor ที่สูงกว่าจะดีกว่าโดยอัตโนมัติสำหรับทุกการใช้งาน

ต้องเลือกปัจจัย K ของสปริงเกอร์ตามการคำนวณไฮดรอลิก การจำแนกประเภทอันตราย ความหนาแน่นของการออกแบบที่ต้องการ น้ำประปาที่มีอยู่ และพารามิเตอร์ระบบอื่นๆ

การออกแบบระบบต้องมาก่อนการเลือกผลิตภัณฑ์

ด้วยเหตุนี้ วิศวกรโครงการควรกำหนดคุณลักษณะการปล่อยน้ำที่ต้องการก่อน จากนั้นเลือกสปริงเกอร์ที่มีปัจจัย K และรายการที่ใช้ร่วมกันได้ วิธีการนี้จะช่วยป้องกันสถานการณ์ที่สปริงเกอร์เข้ากันได้กับท่อแต่ระบบไฮดรอลิกไม่เหมาะกับโครงการ

การตอบสนองทางความร้อนจะกำหนดว่าสปริงเกอร์เปิดใช้งานเมื่อใด

องค์ประกอบที่ไวต่อความร้อน

สปริงเกอร์อัตโนมัติได้รับการออกแบบมาให้ตอบสนองเมื่อองค์ประกอบที่ไวต่อความร้อนถึงอุณหภูมิการทำงานที่ระบุ ต่างจากอุปกรณ์ดับเพลิงที่ทำงานด้วยตนเอง องค์ประกอบความร้อนอาจใช้หลอดแก้วหรือกลไกอื่นที่ระบุไว้ ขึ้นอยู่กับการออกแบบของสปริงเกอร์

FUXEON® ระบุว่าผลิตภัณฑ์สปริงเกอร์ดับเพลิงใช้หลอดแก้วที่ไวต่อความร้อน และได้รับการออกแบบให้เปิดใช้งานโดยอัตโนมัติเมื่อถึงอุณหภูมิที่ตั้งไว้ นอกจากนี้บริษัทยังระบุหลอดแก้ว JOB ของเยอรมันในบรรดาส่วนประกอบต่างๆ ที่ใช้ในกลุ่มผลิตภัณฑ์สปริงเกอร์

ระดับอุณหภูมิควรตรงกับสภาพแวดล้อม

ควรเลือกระดับอุณหภูมิตามสภาพแวดล้อมรอบๆ สปริงเกอร์ หากติดตั้งสปริงเกอร์ไว้ใกล้กับอุปกรณ์ที่ให้ความร้อน เครื่องทำความร้อน อุปกรณ์ติดตั้งแสงสว่าง หรือแหล่งที่มีอุณหภูมิสูงอื่นๆ ผู้ออกแบบจำเป็นต้องคำนึงถึงเงื่อนไขเหล่านี้เมื่อเลือกระดับอุณหภูมิที่เหมาะสม

การเลือกพิกัดอุณหภูมิเพียงเพราะว่าใช้กันทั่วไปอาจสร้างการติดตั้งที่ไม่เหมาะสมได้ ระดับที่ถูกต้องควรขึ้นอยู่กับสภาพแวดล้อมจริงและมาตรฐานการป้องกันอัคคีภัยที่เกี่ยวข้อง

เหตุใดการควบคุมสิ่งกีดขวางจึงมีความสำคัญสำหรับสปริงเกอร์แนวตั้ง

การจ่ายน้ำต้องมีการระบายน้ำที่เพียงพอ

สปริงเกอร์ไม่สามารถระบุรูปแบบการกระจายที่ต้องการได้หากคาน ท่อ ท่อ โครงสร้าง ชั้นวางจัดเก็บ หรือสิ่งกีดขวางอื่น ๆ ขัดขวางการระบายออกอย่างมีนัยสำคัญ

NFPA 13 มีข้อกำหนดเฉพาะสำหรับการวางตำแหน่งสปริงเกอร์สเปรย์แนวตั้งและแบบแขวนมาตรฐานโดยสัมพันธ์กับสิ่งกีดขวาง ระยะห่างที่ใช้บังคับขึ้นอยู่กับขนาดและตำแหน่งของสิ่งกีดขวางและการจัดเรียงสปริงเกอร์

เค้าโครงคลังสินค้าต้องให้ความสนใจเป็นพิเศษ

สิ่งอำนวยความสะดวกในการจัดเก็บอาจทำให้เกิดเงื่อนไขการกีดขวางที่ซับซ้อนมากขึ้น เนื่องจากชั้นวาง สินค้าที่จัดเก็บ โครงสร้างหลังคา ระบบไฟส่องสว่าง และการบริการด้านกลไก ล้วนส่งผลต่อการวางตำแหน่งสปริงเกอร์

สำหรับการใช้งานดังกล่าว ควรพัฒนาโครงร่างของสปริงเกอร์ร่วมกับการจัดสถานที่จัดเก็บและการจำแนกประเภทความเป็นอันตราย สปริงเกอร์ไม่สามารถชดเชยเค้าโครงระบบที่ไม่เหมาะสมได้

การใช้งานที่สามารถพิจารณาสปริงเกอร์แบบตั้งตรงได้

โกดังและสิ่งอำนวยความสะดวกการจัดเก็บ

คลังสินค้ามักใช้ท่อฉีดน้ำดับเพลิงแบบเปิดโล่ง ทำให้การกำหนดค่าแบบตั้งตรงเป็นตัวเลือกที่ใช้งานได้จริงในการออกแบบระบบที่เหมาะสม อย่างไรก็ตาม การเลือกสปริงเกอร์ต้องคำนึงถึงความสูงของการจัดเก็บ การจำแนกประเภทสินค้า การจัดวางชั้นวาง การก่อสร้างเพดาน และข้อกำหนดด้านไฮดรอลิก

อาคารอุตสาหกรรม

โรงงานผลิตและอาคารอุตสาหกรรมสามารถมีพื้นที่เปิดโล่งขนาดใหญ่ งานท่อแบบเปิดโล่ง เครื่องจักร วัสดุที่ติดไฟได้ และการกำหนดค่าเพดานที่แตกต่างกัน สปริงเกอร์แบบตั้งตรงสามารถรวมเข้ากับระบบสปริงเกอร์อัตโนมัติที่เหมาะสมได้ โดยตรงตามข้อกำหนดการใช้งานและการติดตั้งที่ระบุไว้

พื้นที่เชิงพาณิชย์และสาธารณูปโภค

อาคารพาณิชย์ ห้องเครื่อง พื้นที่ให้บริการ ที่จอดรถ และสถานที่อื่นๆ ที่มีท่อแบบเปลือยอาจใช้การกำหนดค่าสปริงเกอร์ตั้งตรง ทั้งนี้ขึ้นอยู่กับการออกแบบการป้องกันอัคคีภัยที่เกี่ยวข้อง

การใช้งานขั้นสุดท้ายควรถูกกำหนดโดยวิศวกรป้องกันอัคคีภัยและข้อกำหนดในท้องถิ่นที่เกี่ยวข้องเสมอ แทนที่จะพิจารณาจากการวางแนวของสปริงเกอร์เพียงอย่างเดียว

วัสดุและการตกแต่งพื้นผิวส่งผลต่อความน่าเชื่อถือในระยะยาว

การก่อสร้างทองเหลือง

ทองเหลืองมักใช้กับตัวสปริงเกอร์เนื่องจากมีความแข็งแรงเชิงกล ความสามารถในการแปรรูป และความต้านทานการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมการป้องกันอัคคีภัยในร่มหลายประเภท

FUXEON® อธิบายกลุ่มผลิตภัณฑ์สปริงเกอร์ดับเพลิงว่าผลิตจากทองเหลืองและระบุว่ามีการชุบโครเมียมเพื่อต้านทานการกัดกร่อนและมีอายุการใช้งานยาวนาน

ควรคำนึงถึงสภาพแวดล้อม

สปริงเกอร์ที่ติดตั้งในสภาพแวดล้อมที่ชื้น มีฤทธิ์กัดกร่อน มีฝุ่น หรือมีสารเคมีรุนแรงอาจต้องมีการตกแต่งที่เหมาะสมหรือโครงสร้างสปริงเกอร์แบบพิเศษ ผู้ซื้อควรให้ข้อมูลเกี่ยวกับสภาพแวดล้อมการติดตั้งแก่ซัพพลายเออร์ก่อนที่จะเลือกการกำหนดค่าขั้นสุดท้าย

สปริงเกอร์มาตรฐานที่ออกแบบมาสำหรับสภาพแวดล้อมภายในอาคารตามปกติไม่ควรถือว่าเหมาะสมกับการใช้งานในอุตสาหกรรมหรือกลางแจ้งทุกประเภทโดยอัตโนมัติ

การรับรองคือการพิจารณาการจัดซื้อจัดจ้างที่สำคัญ

เหตุใดการอนุมัติจึงมีความสำคัญ

ส่วนประกอบป้องกันอัคคีภัยเป็นผลิตภัณฑ์ที่มีความสำคัญต่อความปลอดภัย โครงการเชิงพาณิชย์จำนวนมากกำหนดให้สปริงเกอร์ต้องได้รับการอนุมัติหรือการรับรองเฉพาะก่อนจึงจะได้รับการยอมรับจากเจ้าของโครงการ ที่ปรึกษา บริษัทประกันภัย หรือหน่วยงานที่มีเขตอำนาจศาล

FUXEON® ระบุ UL และ FM จากการรับรองที่มีอยู่ในกลุ่มผลิตภัณฑ์สปริงเกอร์ดับเพลิง ควบคู่ไปกับการรับรองบริษัทและผลิตภัณฑ์อื่นๆ รวมถึง CCCF, ISO 9001, CE, EAC และ LPCB ควรตรวจสอบการอนุมัติที่แน่นอนสำหรับรุ่นสปริงเกอร์เฉพาะที่ซื้อ

อย่าถือว่าการรับรองเป็นแบบเปลี่ยนกันได้

สำหรับการจัดซื้อระหว่างประเทศ สิ่งสำคัญคือต้องยืนยันหมายเลขรุ่น ขอบเขตการอนุมัติ ปัจจัย K ที่ระบุ ระดับอุณหภูมิ ทิศทาง และรายการที่เกี่ยวข้องเป็นสิ่งสำคัญ การรับรองที่จัดโดยสปริงเกอร์รุ่นเดียวไม่ได้หมายความว่าทุกรุ่นในกลุ่มผลิตภัณฑ์ของผู้ผลิตจะต้องได้รับการอนุมัติเหมือนกัน

สิ่งที่ผู้ซื้อควรยืนยันก่อนทำการสั่งซื้อ

ให้ข้อมูลการสมัครที่สมบูรณ์

เมื่อขอใบเสนอราคา ผู้ซื้อมืออาชีพควรจัดเตรียมการใช้งานที่ต้องการ ประเภทอาคาร การจำแนกประเภทอันตราย (หากมี) ข้อกำหนดในการเชื่อมต่อท่อ ข้อกำหนด K-factor ระดับอุณหภูมิ ใบรับรองที่จำเป็น ปริมาณ และตลาดปลายทาง

ข้อมูลนี้ช่วยให้ซัพพลายเออร์สามารถแนะนำแบบจำลองตามความต้องการของโครงการจริง แทนที่จะจับคู่ชื่อผลิตภัณฑ์ทั่วไปเพียงอย่างเดียว

ยืนยันเอกสารทางเทคนิคก่อนจัดส่ง

สำหรับโครงการขนาดใหญ่ ผู้ซื้อควรขอเอกสารข้อมูลที่เกี่ยวข้อง คำแนะนำในการติดตั้ง ข้อมูลการอนุมัติ ภาพวาดมิติ และการระบุผลิตภัณฑ์ก่อนที่จะสรุปการจัดซื้อ

เอกสารมีความสำคัญอย่างยิ่งเมื่อมีการส่งสปริงเกอร์ไปยังที่ปรึกษา เจ้าหน้าที่ดับเพลิง บริษัทประกันภัย หรือกระบวนการอนุมัติโครงการ

ปกป้องสปริงเกอร์ระหว่างการจัดเก็บและการติดตั้ง

หัวฉีดสปริงเกอร์ควรได้รับการปกป้องจากความเสียหายทางกลระหว่างการขนส่ง การจัดเก็บ และการติดตั้ง องค์ประกอบที่ไวต่อความร้อนเป็นส่วนประกอบที่สำคัญ ดังนั้นการจัดการที่ไม่เหมาะสมอาจส่งผลต่อประสิทธิภาพของสปริงเกอร์ได้

การติดตั้งควรปฏิบัติตามคำแนะนำของผู้ผลิตและมาตรฐานการป้องกันอัคคีภัยที่เกี่ยวข้อง NFPA 13 กำหนดให้เลือก สปริงเกอร์แบบตั้งตรงและแบบแขวนมาตรฐานโดยเฉพาะในการเลือก วางตำแหน่ง และเว้นระยะห่างตามข้อกำหนดการติดตั้งที่เกี่ยวข้อง

แนวทางของ FUXEON® ในการผลิตสปริงเกอร์ดับเพลิง

ฟูกซอน®เป็นผู้ผลิตอุปกรณ์ป้องกันอัคคีภัยในเมืองหนานอัน ฝูเจี้ยน ประเทศจีน บริษัทระบุว่าบริษัทดำเนินกิจการฐานการผลิตที่ครอบคลุมมากกว่า 20,000 ตารางเมตร และผลิตผลิตภัณฑ์ป้องกันอัคคีภัย รวมถึงวาล์วแจ้งเตือน สปริงเกอร์ดับเพลิง หัวจ่ายน้ำดับเพลิง ท่อดับเพลิง และม้วนสายยาง

กลุ่มผลิตภัณฑ์สปริงเกอร์มีทั้งแบบตั้งตรง แบบแขวน ผนังด้านข้าง และแบบซ่อน พร้อมตัวเลือกอัตราการไหลที่แตกต่างกันสำหรับความต้องการในการติดตั้งที่แตกต่างกัน FUXEON® ยังระบุด้วยว่าผลิตภัณฑ์สปริงเกอร์สำเร็จรูปผ่านการทดสอบแรงดันก่อนออกจากโรงงาน

สำหรับผู้จัดจำหน่ายและผู้รับเหมาป้องกันอัคคีภัยระหว่างประเทศ กลุ่มผลิตภัณฑ์ที่กว้างขึ้นนี้อาจมีประโยชน์ได้ เนื่องจากระบบสปริงเกอร์มักต้องการส่วนประกอบหลายประเภทภายในโครงการเดียวกัน อย่างไรก็ตาม สปริงเกอร์แต่ละรุ่นยังคงต้องได้รับการประเมินโดยเทียบกับข้อกำหนดการออกแบบและการอนุมัติโครงการเฉพาะ

การป้องกันอัคคีภัยที่เชื่อถือได้เริ่มต้นด้วยการจับคู่ระบบที่ถูกต้อง

สปริงเกอร์แบบตั้งตรงเป็นส่วนประกอบขนาดเล็ก แต่ประสิทธิภาพของสปริงเกอร์นั้นเชื่อมโยงอย่างใกล้ชิดกับการออกแบบระบบไฮดรอลิก การวางแนวการติดตั้ง การตอบสนองต่อความร้อน ระยะห่าง การควบคุมสิ่งกีดขวาง และการรับรอง การเลือกสปริงเกอร์ตามขนาดหรือราคาซื้อเพียงอย่างเดียวสามารถสร้างความเสี่ยงที่ไม่จำเป็นในระหว่างการอนุมัติและการติดตั้งระบบ

สำหรับผู้ซื้อมืออาชีพ แนวทางการจัดซื้อที่ดีกว่าคือเริ่มต้นด้วยข้อกำหนดในการป้องกัน จากนั้นจับคู่ K-factor ของสปริงเกอร์ ระดับอุณหภูมิ ประเภทการตอบสนอง การเชื่อมต่อ วัสดุ ผิวเคลือบ และการรับรองกับระบบ

ด้วยการกำหนดค่าสปริงเกอร์ที่หลากหลาย การรับรองระดับสากล ตัวเลือกการก่อสร้างทองเหลือง และการทดสอบแรงดันจากโรงงานฟูกซอน®นำเสนอโซลูชันสปริงเกอร์แบบตั้งตรงสำหรับผู้รับเหมา ผู้จัดจำหน่าย และโครงการป้องกันอัคคีภัยที่กำลังมองหาส่วนประกอบที่เชื่อถือได้สำหรับระบบสปริงเกอร์อัตโนมัติ ควรเลือกรุ่นสุดท้ายและติดตั้งตามมาตรฐานการป้องกันอัคคีภัย การออกแบบที่ได้รับอนุมัติ และเอกสารทางเทคนิคของผู้ผลิตเสมอ
