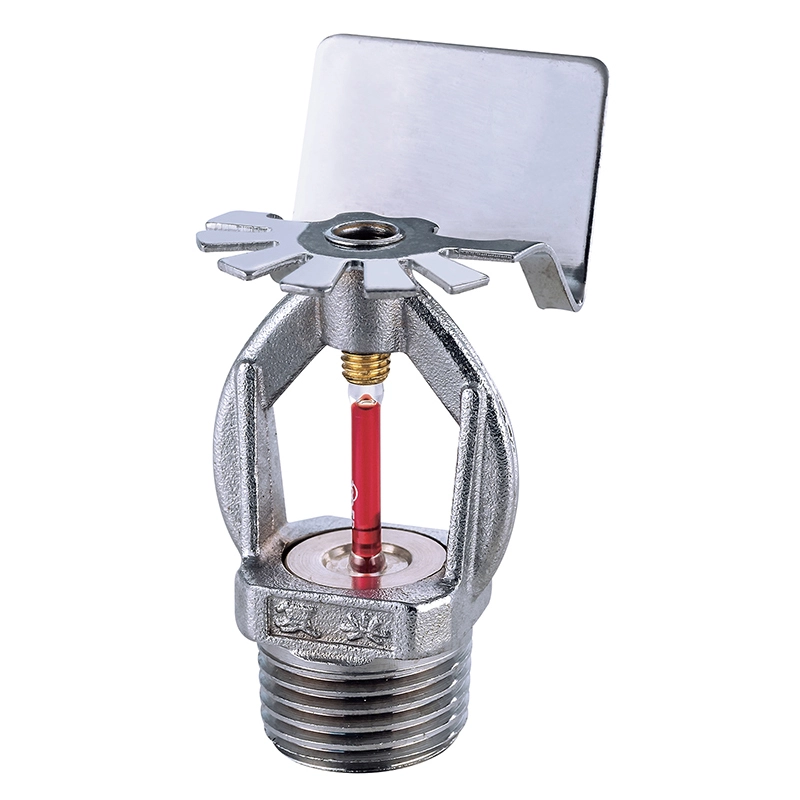

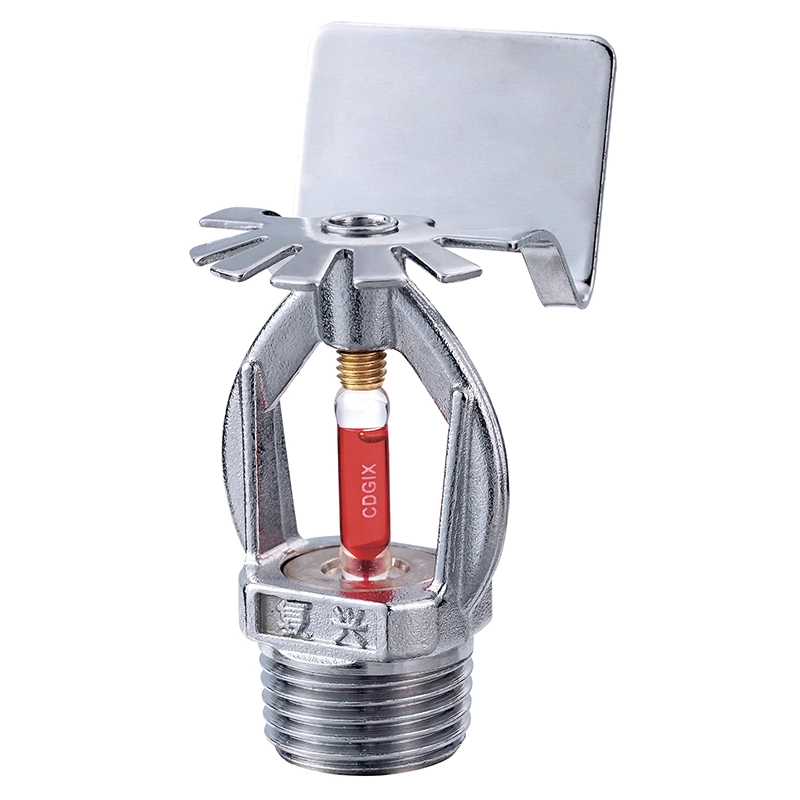

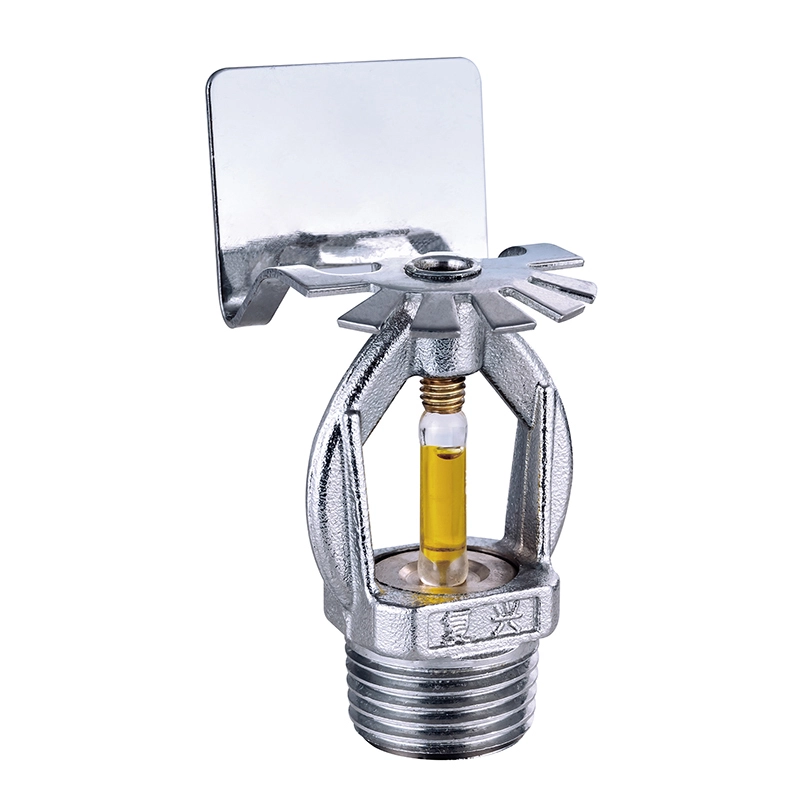

สปริงเกอร์ติดผนัง

FUXEON® Sidewall Sprinkler เป็นสปริงเกอร์ดับเพลิงแบบปิดที่ออกแบบมาสำหรับการติดตั้งในแนวนอนกับผนัง ตัวเบี่ยงทิศทางจะกระจายน้ำไปทางด้านหนึ่งในรูปแบบรูปพัดลมพาราโบลา ทำให้เหมาะสำหรับห้องและพื้นที่ที่การติดตั้งสปริงเกอร์แบบติดเพดานแบบธรรมดามีจำกัด

ส่งคำถาม

รายละเอียดสินค้า

สปริงเกอร์ติดผนังด้านข้างใช้หลอดแก้วที่ไวต่อความร้อนเพื่อเปิดใช้งานเมื่ออุณหภูมิโดยรอบถึงอุณหภูมิการทำงานที่ระบุ พิกัดอุณหภูมิที่ใช้ได้ ได้แก่ 57°C, 68°C, 79°C, 93°C และ 141°C ทำให้สามารถเลือกได้ตามสภาวะแวดล้อมที่แตกต่างกัน

Sidewall Sprinkler

รูปแบบสเปรย์

การกระจายทิศทาง

เมื่อเกิดเพลิงไหม้ อุณหภูมิโดยรอบจะสูงขึ้นและหลอดแก้วจะถึงอุณหภูมิการเปิดใช้งานที่กำหนด หลอดไฟแตกและปล่อยเสาน้ำ ซึ่งกระทบกับแผงเบี่ยงและเปลี่ยนทิศทางไปข้างหน้าและด้านนอก

แตกต่างจากสปริงเกอร์แนวตั้งหรือแบบแขวนที่มีรูปแบบการพ่นแบบสมมาตรเป็นวงกลม ตัวเบี่ยงทิศทางจะสร้างการกระจายน้ำรูปพัดลมพาราโบลาไปยังพื้นที่ที่ได้รับการป้องกัน รูปแบบการพ่นจึงเป็นสิ่งสำคัญในการพิจารณาเมื่อกำหนดตำแหน่งผนัง ระยะห่างของสปริงเกอร์ และความครอบคลุม

ข้อกำหนดความคุ้มครอง

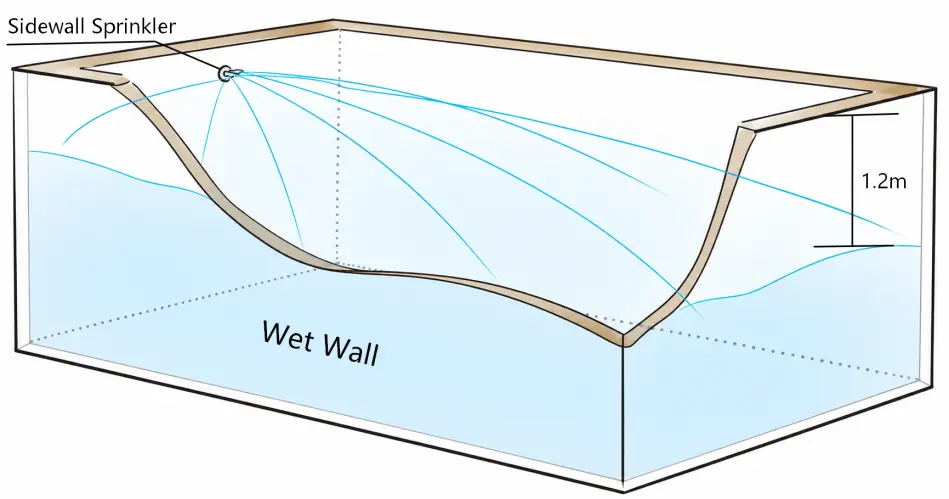

สปริงเกอร์ติดผนังข้างมาตรฐานมีไว้สำหรับพื้นที่ที่มีความเสี่ยงต่ำ การใช้งานในพื้นที่ที่มีความเสี่ยงปานกลางจำเป็นต้องมีการรับรองพิเศษและการตรวจสอบว่ารูปแบบสเปรย์สามารถทำให้ผนังด้านตรงข้ามและผนังด้านติดกันเปียกได้ภายใต้แรงดันการทำงานของสปริงเกอร์

พื้นที่ป้องกันที่แท้จริงควรถูกกำหนดตามมาตรฐานการออกแบบการป้องกันอัคคีภัย แผนผังอาคาร ระยะห่างของสปริงเกอร์ สภาพเพดาน และข้อกำหนดด้านไฮดรอลิก

การก่อสร้างผลิตภัณฑ์

วัสดุหลัก

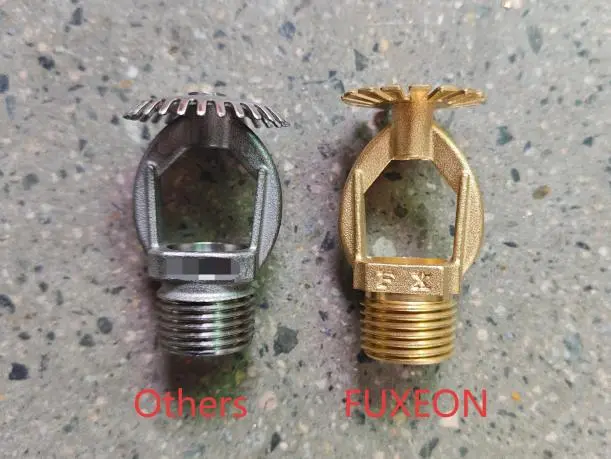

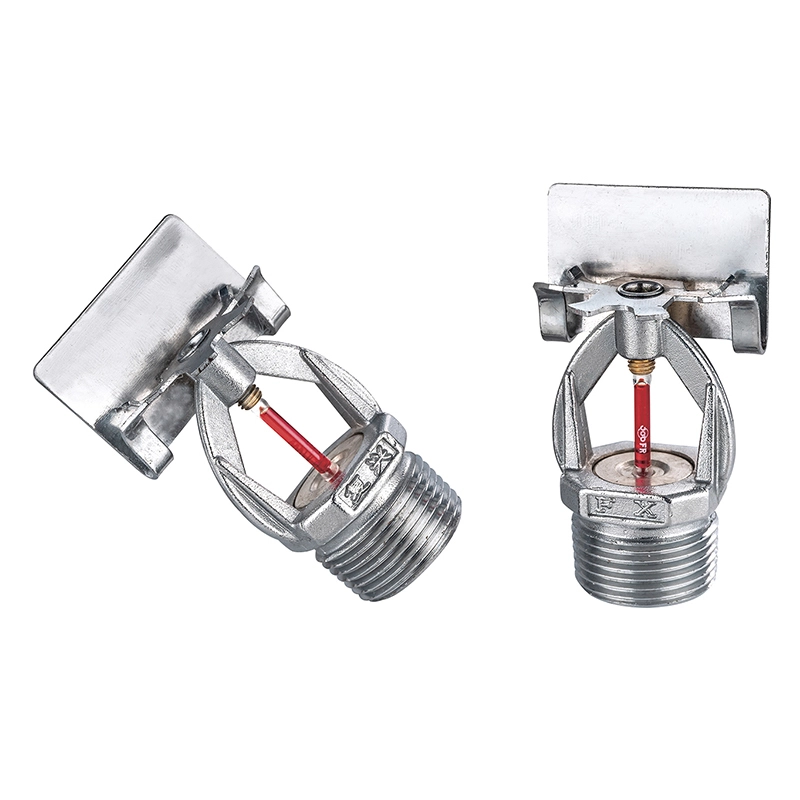

สปริงเกอร์ FUXEON® ประกอบด้วยโครงโลหะผสมทองแดง หลอดแก้วที่ไวต่อความร้อน ซีล และตัวเบี่ยง โครงสร้างโลหะผสมทองแดงเป็นตัวเลือกวัสดุที่เหมาะสมสำหรับการใช้งานที่ความต้านทานการกัดกร่อนและความสามารถในการรับแรงกดเป็นสิ่งสำคัญ

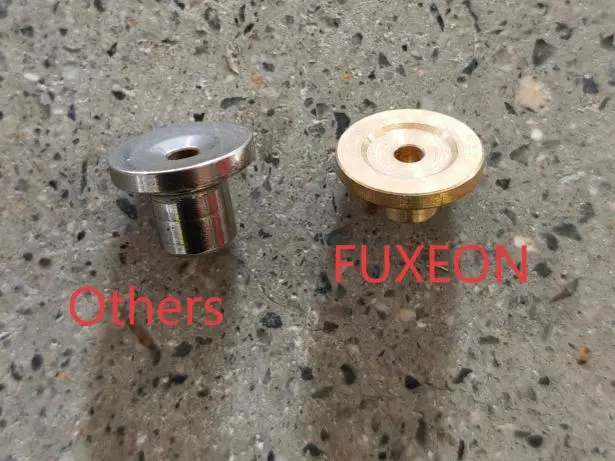

สปริงเกอร์ราคาประหยัดบางรุ่นใช้โลหะผสมสังกะสีสำหรับโครงหลัก เมื่อเปรียบเทียบกับการก่อสร้างโลหะผสมทองแดง ผลิตภัณฑ์โลหะผสมสังกะสีอาจมีความต้านทานการกัดกร่อนและประสิทธิภาพการรับแรงกดต่ำกว่า ซึ่งอาจส่งผลต่ออายุการใช้งานในสภาพแวดล้อมที่ต้องการ

องค์ประกอบความร้อน

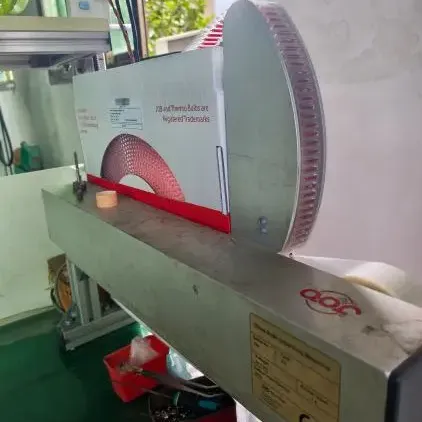

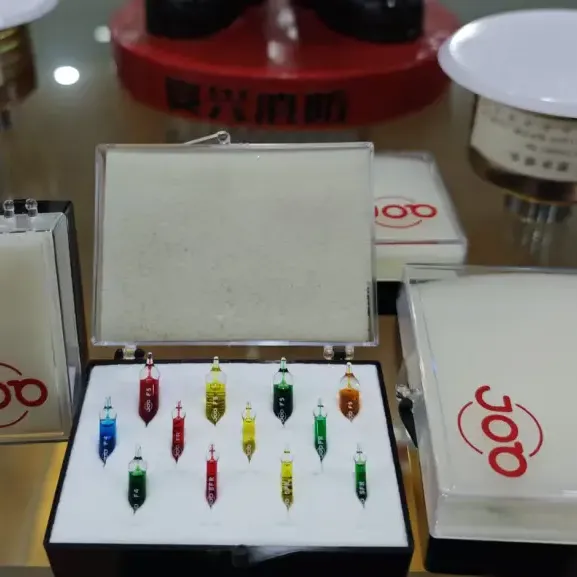

FUXEON® ใช้ส่วนประกอบที่ไวต่อความร้อนของ JOB หลอดแก้วได้รับการออกแบบให้ตอบสนองต่อความร้อนอย่างรวดเร็วและควบคุมอุณหภูมิในการเปิดใช้งานได้ ช่วยให้สปริงเกอร์ตอบสนองเมื่ออุณหภูมิโดยรอบถึงระดับที่กำหนด

ส่วนประกอบที่ไวต่อความร้อนเหล่านี้ใช้ในอาคารระดับไฮเอนด์ เรือ โรงงานอุตสาหกรรม และสภาพแวดล้อมอื่นๆ ที่ความน่าเชื่อถือในการป้องกันอัคคีภัยเป็นสิ่งสำคัญ

Sidewall Sprinkler

ข้อมูลทางเทคนิค

แบบอย่าง	การเชื่อมต่อ	เค แฟคเตอร์	อุณหภูมิ	การตอบสนอง	สทท
T-ZSTBS 80-57℃	1/2" (DN15) BSP	K5.6@US (K80@เมตริก)	57 ℃	มาตรฐาน	50–80 (มิลลิวินาที)^0.5
T-ZSTBS 80-68℃	1/2" (DN15) BSP	K5.6@US (K80@เมตริก)	68 ℃	มาตรฐาน	50–80 (มิลลิวินาที)^0.5
T-ZSTBS 80-79℃	1/2" (DN15) BSP	K5.6@US (K80@เมตริก)	79 ℃	มาตรฐาน	50–80 (มิลลิวินาที)^0.5
T-ZSTBS 80-93℃	1/2" (DN15) BSP	K5.6@US (K80@เมตริก)	93 ℃	มาตรฐาน	50–80 (มิลลิวินาที)^0.5
T-ZSTBS 80-141℃	1/2" (DN15) BSP	K5.6@US (K80@เมตริก)	141 ℃	มาตรฐาน	50–80 (มิลลิวินาที)^0.5

Sidewall Sprinkler

การเชื่อมต่อมาตรฐานคือ 1/2" (DN15) BSP โดยมี K Factor เป็น K5.6@US (K80@Metric) ควรเลือกระดับอุณหภูมิตามอุณหภูมิแวดล้อมปกติและข้อกำหนดการออกแบบการป้องกันอัคคีภัยที่เกี่ยวข้อง

การเปรียบเทียบผลิตภัณฑ์

การกำหนดค่าสปริงเกอร์ที่แตกต่างกันทำให้มีรูปแบบการจ่ายน้ำและตัวเลือกการติดตั้งที่แตกต่างกัน การเปรียบเทียบต่อไปนี้ช่วยให้ผู้ซื้อประเมินว่าสปริงเกอร์แบบติดผนัง ตรง หรือแบบแขวน เหมาะสมกับรูปแบบอาคารที่เฉพาะเจาะจงมากกว่าหรือไม่

การเปรียบเทียบ	สปริงเกอร์ติดผนัง	สปริงเกอร์ตรง	สปริงเกอร์จี้
ตำแหน่งการติดตั้ง	ในแนวนอนกับผนัง	เหนือท่อสปริงเกอร์โดยให้แผ่นเบี่ยงหันขึ้นด้านบน	ใต้ท่อสปริงเกอร์โดยให้แผ่นเบี่ยงหันลงด้านล่าง
การกระจายน้ำ	ลวดลายรูปพัดพาราโบลาด้านเดียว	โดยทั่วไปจะกระจายขึ้นและออกไปด้านนอก	โดยทั่วไปจะกระจายลงสู่ภายนอก
ทิศทางความคุ้มครองหลัก	มุ่งหน้าสู่พื้นที่คุ้มครอง	รอบๆบริเวณที่ตั้งสปริงเกอร์	รอบและด้านล่างสปริงเกอร์
การติดตั้งทั่วไป	ใกล้ผนังและบริเวณแก้มยาง	การใช้งานท่อแบบเปิดและเพดานแบบเปิด	การใช้งานฝ้าเพดานแบบแขวนหรือแบบปกปิด
ความต้องการพื้นที่	มีประโยชน์ในกรณีที่จำกัดการติดตั้งบนเพดาน	ต้องการพื้นที่ติดตั้งเหนือศีรษะที่เหมาะสม	ต้องมีการจัดวางเพดานและท่อที่เหมาะสม
ความยืดหยุ่นในการติดตั้ง	สูงเหมาะกับการจัดวางผนัง	เหมาะสำหรับสภาพการติดตั้งแบบเปิด	เหมาะสำหรับรูปแบบเพดานทั่วไป
อาคารทั่วไป	ห้องพักโรงแรม สำนักงาน หอพัก ห้องพักพักอาศัย	พื้นที่อุตสาหกรรมและการพาณิชย์	สำนักงาน อาคารพาณิชย์ โรงแรม และพื้นที่ภายในอาคารอื่นๆ
การเข้าถึงการบำรุงรักษา	เข้าถึงได้จากบริเวณแก้มยาง	มักจะเข้าถึงได้จากด้านบน	ปกติจะเข้าได้จากด้านล่าง
การพิจารณาต้นทุน	ขึ้นอยู่กับรุ่นและเงื่อนไขการติดตั้ง	โดยทั่วไปแล้วจะประหยัดสำหรับการติดตั้งแบบเปิด	ประหยัดโดยทั่วไปสำหรับระบบฝ้าเพดานทั่วไป
ปัจจัยการเลือกคีย์	ตำแหน่งผนังและการครอบคลุมทิศทาง	การจัดวางเพดานและท่อ	ความสูงของเพดานและความครอบคลุมด้านล่าง

Sidewall Sprinkler

การติดตั้ง

การติดตั้งผนัง

สปริงเกอร์ติดตั้งในแนวนอนกับผนังของท่อจ่ายน้ำ แผ่นเบี่ยงจะฉีดสเปรย์น้ำไปยังพื้นที่ป้องกัน ทำให้เกิดการกระจายพาราโบลาด้านเดียว

สำหรับอาคารที่พักอาศัย หอพัก ห้องพักในโรงแรม วอร์ดในอาคารทางการแพทย์ และอาคารสำนักงานที่มีหลังคาเรียบ อาจใช้การติดตั้งผนังด้านข้างได้หากได้รับอนุญาตตามข้อกำหนดการออกแบบการป้องกันอัคคีภัยที่เกี่ยวข้อง

ระยะห่างในการติดตั้ง

เนื่องจากสปริงเกอร์วางอยู่ใกล้ผนังและมีการกระจายน้ำตามทิศทาง ระยะห่างในการติดตั้งและระยะการป้องกันจึงต้องคำนึงถึงระยะห่างระหว่างสปริงเกอร์ ขนาดห้อง และตำแหน่งของแหล่งกำเนิดไฟที่อาจเกิดผลเสียมากที่สุด

สำหรับระบบที่ใช้หัวสปริงเกอร์ติดผนังสองแถว ควรจัดเรียงสปริงเกอร์แบบเซตามที่กำหนดโดยมาตรฐานการออกแบบที่เกี่ยวข้อง เมื่อระยะภายในอาคารเกินระยะการป้องกันสูงสุดที่กำหนดโดยแถวที่อยู่ตรงข้ามกันสองแถว อาจจำเป็นต้องมีแถวสปริงเกอร์เพิ่มเติมระหว่างแถวเหล่านั้น

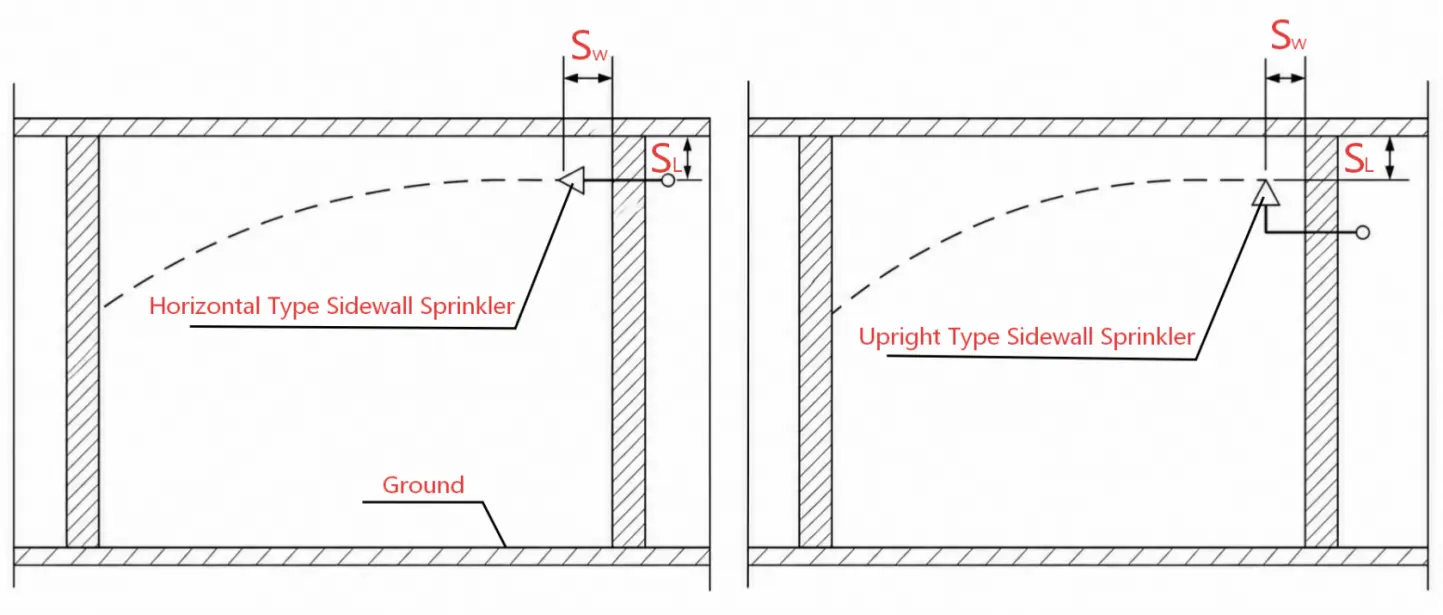

ตำแหน่งตัวเบี่ยง

ระยะห่างในการติดตั้งระหว่างแผ่นเบี่ยง เพดาน และผนังด้านหลังส่งผลต่อการกระจายตัวของสเปรย์ สำหรับแอปพลิเคชันความคุ้มครองมาตรฐาน ขนาดอ้างอิงที่ให้ไว้จะแสดงอยู่ด้านล่าง

ประเภทสปริงเกอร์	ระยะห่างจากตัวเบี่ยงถึงเพดาน SL	ระยะทางจาก Deflector ถึง Back Wall, SW
ตั้งตรง	100–150 มม	50–100 มม
จี้	150–300 มม	—

ขนาดการติดตั้งจริงควรได้รับการยืนยันตามประเภทของสปริงเกอร์ โครงสร้างอาคาร มาตรฐานการป้องกันอัคคีภัยที่เกี่ยวข้อง และการออกแบบระบบที่ได้รับอนุมัติ

Sidewall Sprinkler

การใช้งาน

สปริงเกอร์ดับเพลิงติดผนัง FUXEON® สามารถใช้ในอาคารที่พักอาศัย หอพัก ห้องพักในโรงแรม แผนกอาคารทางการแพทย์ อาคารสำนักงาน เรือ และโรงงานอุตสาหกรรมที่อนุญาตให้ติดตั้งผนังกั้นได้

มีประโยชน์อย่างยิ่งในพื้นที่ที่โครงสร้างเพดาน เค้าโครงทางสถาปัตยกรรม หรือตำแหน่งการติดตั้งที่มีอยู่ ทำให้การติดตั้งสปริงเกอร์เหนือศีรษะแบบทั่วไปไม่เหมาะสม

การรับรอง

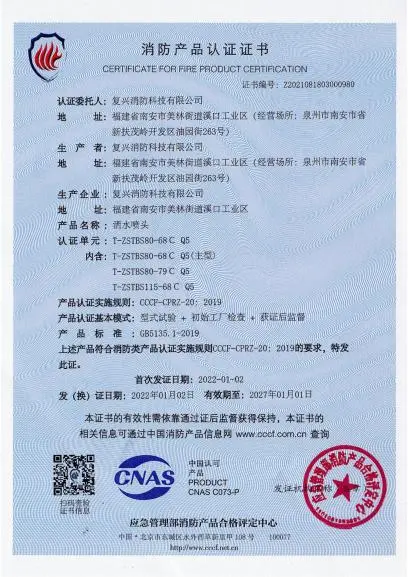

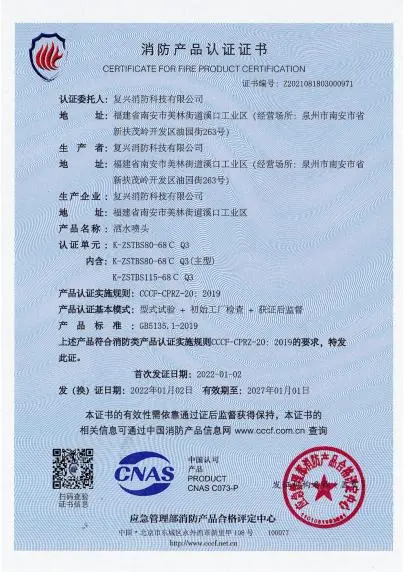

สปริงเกอร์ติดผนัง FUXEON® ได้รับการรับรอง CCCF ในประเทศจีน โดยมีหลักฐานแสดงความสอดคล้องกับข้อกำหนดผลิตภัณฑ์ป้องกันอัคคีภัยที่เกี่ยวข้องของจีน

FUXEON® ยังทำงานร่วมกับระบบการจัดการที่ได้รับการรับรอง GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 และ GB/T 27922-2011

Sidewall Sprinkler

คู่มือการเลือก

คะแนนอุณหภูมิ

ควรเลือกระดับอุณหภูมิตามอุณหภูมิโดยรอบปกติรอบๆ สปริงเกอร์และข้อกำหนดของระบบป้องกันอัคคีภัย FUXEON® มีตัวเลือกอุณหภูมิ 57°C, 68°C, 79°C, 93°C และ 141°C สำหรับสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

การออกแบบความคุ้มครอง

การเลือกควรพิจารณาขนาดห้อง ความสูงของเพดาน ตำแหน่งผนัง ระยะห่างของสปริงเกอร์ ความครอบคลุมที่ต้องการ สภาพน้ำประปา และมาตรฐานการป้องกันอัคคีภัยที่เกี่ยวข้อง รูปแบบการพ่นแบบกำหนดทิศทางหมายความว่าตำแหน่งสปริงเกอร์ควรได้รับการยืนยันอย่างระมัดระวังเพื่อให้แน่ใจว่าผนังและพื้นที่พื้นที่ได้รับการป้องกันได้รับการกระจายน้ำตามที่ต้องการ

คำถามที่พบบ่อย

สามารถติดตั้งได้ที่ไหน?

สปริงเกอร์ได้รับการออกแบบสำหรับการติดตั้งในแนวนอนชิดกับผนัง และสามารถใช้ในที่อยู่อาศัย โรงแรม การแพทย์ สำนักงาน และอาคารอื่นๆ ที่เหมาะสม ซึ่งการออกแบบการป้องกันอัคคีภัยที่บังคับใช้นั้นอนุญาตให้มีสปริงเกอร์ฉีดน้ำติดผนังได้

สามารถใช้ในพื้นที่ที่มีความเสี่ยงปานกลางได้หรือไม่?

รุ่นมาตรฐานมีไว้สำหรับพื้นที่ที่มีความเสี่ยงต่ำ การใช้งานในพื้นที่ที่มีความเสี่ยงปานกลางจำเป็นต้องมีการรับรองพิเศษและการตรวจสอบว่าสปริงเกอร์สามารถทำให้เกิดความชื้นตามที่ต้องการของผนังด้านตรงข้ามและที่อยู่ติดกันภายใต้สภาพการทำงานที่ระบุ
